7.1 铝绞线及钢芯铝绞线
7.1.1 产品简介
执行标准
本产品按照GB/T1179-2008设计制造。
用途
适用于架空电力线路。
型号及名称
型 号 |
名 称 |
LJ |
铝绞线 |
JL/G1A、JL/G1B、JL/G2A、JL/G2B |
钢芯铝绞线 |
JL/LB1A |
铝包钢芯铝绞线 |

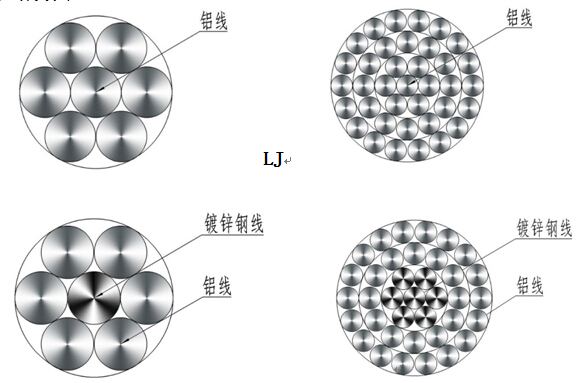

电缆结构图

JL/G1A、JL/LB1A
7.1.2 生产范围
型 号 |
标称截面mm2 |
LJ |
10~1000 |
JL/G1A、JL/G1B、JL/G2A、JL/G2B |
10/2~630/80 |
JL/LB1A |
15/3~387/50 |
7.1.3 绞线主要技术参数
标称截面
mm2 |
单线根数 |
直径mm |
单位长度
质量
(kg/km) |
额定抗拉力
kN |
直流电阻
不大于
(20℃)(Ω/km) |
单线 |
绞线 |
10 |
7 |
1.35 |
4.05 |
27.4 |
1.95 |
2.8633 |
16 |
7 |
1.71 |
5.12 |
43.8 |
3.04 |
1.7896 |
25 |
7 |
2.13 |
6.40 |
68.4 |
4.50 |
1.1453 |
40 |
7 |
2.70 |
8.09 |
109.4 |
6.80 |
0.7158 |
63 |
7 |
3.39 |
10.2 |
172.3 |
10.39 |
0.4545 |
100 |
19 |
2.59 |
12.9 |
274.8 |
17.00 |
0.2877 |
125 |
19 |
2.89 |
14.5 |
343.6 |
21.25 |
0.2302 |
160 |
19 |
3.27 |
16.4 |
439.8 |
26.40 |
0.1798 |
200 |
19 |
3.66 |
18.3 |
549.7 |
32.00 |
0.1439 |
250 |
19 |
4.09 |
20.5 |
687.1 |
40.00 |
0.1151 |
315 |
37 |
3.29 |
23.0 |
867.9 |
51.97 |
0.0916 |
400 |
37 |
3.71 |
26.0 |
1102.0 |
64.00 |
0.0721 |
450 |
37 |
3.94 |
27.5 |
1239.8 |
72.00 |
0.0641 |
500 |
37 |
4.15 |
29.0 |
1377.6 |
80.00 |
0.0577 |
560 |
37 |
4.39 |
30.7 |
1542.9 |
89.60 |
0.0515 |
630 |
61 |
3.63 |
32.6 |
1738.3 |
100.80 |
0.0458 |
710 |
61 |
3.85 |
34.6 |
1959.1 |
113.60 |
0.0407 |
800 |
61 |
4.09 |
36.8 |
2207.4 |
128.00 |
0.0361 |
900 |
61 |
4.33 |
39.0 |
2483.3 |
144.00 |
0.0321 |
1000 |
61 |
4.57 |
41.1 |
2759.2 |
160.00 |
0.0289 |
钢芯铝绞线主要技术参数
标称
截面
铝/钢 |
规
格
号 |
铝
钢
比
% |
面积mm2 |
单线
根数 |
单线直径mm |
直径mm |
单位
长度
质量
(kg/km) |
额定
抗拉
力
kN |
直流电阻不大于
(20℃)
(Ω/km) |
铝 |
钢 |
总和 |
铝 |
钢 |
铝 |
钢 |
钢芯 |
绞线 |
10/2 |
10 |
17 |
10.6 |
1.77 |
12.37 |
6 |
1 |
1.50 |
1.50 |
1.50 |
4.50 |
42.8 |
4.14 |
2.7062 |
16/3 |
16 |
17 |
16 |
2.67 |
18.7 |
6 |
1 |
1.84 |
1.84 |
1.84 |
5.53 |
64.6 |
6.08 |
1.7934 |
25/4 |
25 |
17 |
25 |
4.17 |
29.2 |
6 |
1 |
2.30 |
2.30 |
2.30 |
6.91 |
100.9 |
9.13 |
1.1478 |
40/6 |
40 |
17 |
40 |
6.67 |
46.7 |
6 |
1 |
2.91 |
2.91 |
2.91 |
8.74 |
161.5 |
14.40 |
0.7174 |
65/10 |
63 |
17 |
63 |
10.5 |
73.5 |
6 |
1 |
3.66 |
3.66 |
3.66 |
11.0 |
254.4 |
21.63 |
0.4555 |
100/17 |
100 |
17 |
100 |
16.7 |
117 |
6 |
1 |
4.61 |
4.61 |
4.61 |
13.8 |
403.8 |
34.33 |
0.2869 |
125/7 |
125 |
6 |
125 |
6.94 |
132 |
18 |
1 |
2.97 |
2.97 |
2.97 |
14.9 |
397.9 |
29.17 |
0.2304 |
125/20 |
125 |
16 |
125 |
20.4 |
145 |
26 |
7 |
2.47 |
1.92 |
5.77 |
15.7 |
503.9 |
45.69 |
0.2310 |
160/9 |
160 |
6 |
160 |
8.89 |
169 |
18 |
1 |
3.66 |
3.36 |
3.36 |
16.8 |
509.3 |
36.18 |
0.1800 |
160/26 |
160 |
16 |
160 |
26.1 |
186 |
26 |
7 |
2.80 |
2.18 |
6.53 |
17.7 |
644.9 |
57.69 |
0.1805 |
200/11 |
200 |
6 |
200 |
11.1 |
211 |
18 |
1 |
3.76 |
3.76 |
3.76 |
18.8 |
636.7 |
44.22 |
0.1440 |
200/32 |
200 |
16 |
200 |
32.6 |
233 |
26 |
7 |
3.13 |
2.43 |
7.30 |
19.8 |
806.2 |
70.13 |
0.1444 |
250/25 |
250 |
10 |
250 |
24.6 |
275 |
22 |
7 |
3.80 |
2.11 |
6.34 |
21.6 |
880.6 |
68.72 |
0.1154 |
250/40 |
250 |
16 |
250 |
40.7 |
291 |
26 |
7 |
3.50 |
2.72 |
8.16 |
22.2 |
1007.7 |
87.67 |
0.1155 |
315/22 |
315 |
7 |
315 |
21.8 |
337 |
45 |
7 |
2.99 |
1.99 |
5.97 |
23.9 |
1039.6 |
79.03 |
0.0917 |
315/50 |
315 |
16 |
315 |
51.3 |
366 |
26 |
7 |
3.93 |
3.05 |
9.16 |
24.9 |
1269.7 |
106.83 |
0.0917 |
400/28 |
400 |
7 |
400 |
27.7 |
428 |
45 |
7 |
3.36 |
2.24 |
6.73 |
26.9 |
1320.1 |
98.36 |
0.0722 |
400/50 |
400 |
13 |
400 |
51.9 |
452 |
54 |
7 |
3.07 |
3.07 |
9.21 |
27.6 |
1510.3 |
123.04 |
0.0723 |
450/30 |
450 |
7 |
450 |
31.1 |
481 |
45 |
7 |
3.57 |
2.38 |
7.14 |
28.5 |
1485.2 |
107.47 |
0.0642 |
450/60 |
450 |
13 |
450 |
58.3 |
508 |
54 |
7 |
3.26 |
3.26 |
9.77 |
29.3 |
1699.1 |
138.42 |
0.0643 |
500/35 |
500 |
7 |
500 |
34.6 |
535 |
45 |
7 |
3.76 |
2.51 |
7.52 |
30.1 |
1650.2 |
119.41 |
0.0578 |
500/65 |
500 |
13 |
500 |
64.8 |
565 |
54 |
7 |
3.43 |
3.43 |
10.3 |
30.9 |
1887.9 |
153.80 |
0.0578 |
560/40 |
560 |
7 |
560 |
38.7 |
599 |
45 |
7 |
3.98 |
2.65 |
7.96 |
31.8 |
1848.2 |
133.74 |
0.0516 |
560/70 |
560 |
13 |
560 |
70.9 |
631 |
54 |
19 |
3.63 |
2.18 |
10.9 |
32.7 |
2103.4 |
172.59 |
0.0516 |
630/45 |
630 |
7 |
630 |
43.6 |
674 |
45 |
7 |
4.22 |
2.81 |
8.44 |
33.8 |
2079.2 |
150.45 |
0.0459 |
630/80 |
630 |
13 |
630 |
79.8 |
710 |
54 |
19 |
3.85 |
2.31 |
11.6 |
34.7 |
2366.3 |
191.77 |
0.0459 |
铝包钢芯铝绞线主要技术参数
标称
截面
铝/钢 |
规
格
号 |
铝
钢
比
% |
面积mm2 |
单线
根数 |
单线直径mm |
直径mm |
单位
长度
质量
(kg/km) |
额定抗拉力
kN |
直流电阻不大于
(20℃)
(Ω/km) |
铝 |
钢 |
总和 |
铝 |
钢 |
铝 |
钢 |
钢芯 |
绞线 |
15/3 |
16 |
16.7 |
15 |
2.56 |
17.9 |
6 |
1 |
1.81 |
1.81 |
1.81 |
5.43 |
59.0 |
5.91 |
1.7923 |
24/4 |
25 |
16.7 |
24 |
4.00 |
28.0 |
6 |
1 |
2.26 |
2.26 |
2.26 |
6.78 |
92.1 |
9.00 |
1.1471 |
38/5 |
40 |
16.7 |
38 |
6.40 |
44.8 |
6 |
1 |
2.85 |
2.85 |
2.82 |
8.55 |
147.4 |
14.21 |
0.7169 |
60/10 |
63 |
16.7 |
60 |
10.08 |
70.6 |
6 |
1 |
3.58 |
3.58 |
3.58 |
10.7 |
232.2 |
21.17 |
0.4552 |
95/15 |
100 |
16.7 |
96 |
16.00 |
112 |
6 |
1 |
4.51 |
4.51 |
4.51 |
13.5 |
368.6 |
31.84 |
0.2868 |
125/5 |
125 |
5.6 |
123 |
6.85 |
130 |
18 |
1 |
2.95 |
2.95 |
2.95 |
14.8 |
384.3 |
29.18 |
0.2304 |
120/20 |
125 |
16.3 |
120 |
19.6 |
140 |
26 |
1 |
2.43 |
1.89 |
5.66 |
15.4 |
460.8 |
44.49 |
0.2308 |
160/10 |
160 |
5.60 |
158 |
8.77 |
167 |
18 |
1 |
3.34 |
3.34 |
3.34 |
16.7 |
491.9 |
36.38 |
0.1800 |
155/25 |
160 |
16.3 |
154 |
25.00 |
179 |
26 |
7 |
2.74 |
2.13 |
6.40 |
17.4 |
589.8 |
56.18 |
0.1803 |
200/10 |
200 |
5.6 |
197 |
10.96 |
208 |
18 |
1 |
3.74 |
3.74 |
3.74 |
18.7 |
614.9 |
43.62 |
0.1440 |
200/30 |
200 |
16.3 |
192 |
31.3 |
223 |
26 |
7 |
3.07 |
2.39 |
7.16 |
19.4 |
737.2 |
69.27 |
0.1443 |
250/25 |
250 |
9.8 |
244 |
24.0 |
268 |
22 |
7 |
3.76 |
2.09 |
6.26 |
21.3 |
830.9 |
67.80 |
0.1153 |
250/40 |
250 |
16.3 |
240 |
39.1 |
279 |
26 |
7 |
3.43 |
2.67 |
8.00 |
21.7 |
921.5 |
86.58 |
0.1154 |
310/20 |
315 |
6.9 |
310 |
21.4 |
331 |
45 |
7 |
2.96 |
1.97 |
5.92 |
23.7 |
996.4 |
78.33 |
0.0917 |
300/50 |
315 |
16.3 |
303 |
49.3 |
352 |
26 |
7 |
3.85 |
2.99 |
8.98 |
24.4 |
1161.1 |
107.58 |
0.0916 |
395/25 |
400 |
6.9 |
393 |
27.2 |
420 |
45 |
7 |
3.34 |
2.22 |
6.67 |
26.7 |
1265.3 |
97.50 |
0.0722 |
387/50 |
400 |
13.0 |
387 |
50.2 |
438 |
54 |
7 |
3.02 |
3.02 |
9.07 |
27.2 |
1402.9 |
124.20 |
0.0723 |
7.2.1 产品简介
执行标准
本产品按照GB/T 12971-2008设计制造。
用途
本产品适用于铁路工矿、城市交通等电气运输线路。
型号及名称
型 号 |
名 称 |
CTY |
圆形铜接触线 |
CT |
双沟形铜接触线 |
电缆结构图
7.2.2 生产范围
圆形铜接触线主要技术参数
标称截面mm2 |
计算截面mm2 |
标称直径及偏差mm |
标称重量
(kg/km) |
标称直径(d) |
偏差 |
50 |
50.2 |
8.0 |
±0.06 |
447 |
65 |
63.6 |
9.0 |
±0.06 |
565.5 |
85 |
86.6 |
10.5 |
±0.06 |
770.0 |
100 |
100.3 |
11.3 |
±0.06 |
891.7 |
110 |
113.1 |
12.0 |
±0.06 |
1005.5 |
双沟形铜接触线主要技术参数
标称
截面
mm2 |
计算
截面
mm2 |
尺寸及偏差mm |
标称
重量
(kg/km) |
A
±1% |
B
±2% |
C
±2% |
D
±2% |
E |
F |
r |
G
±20 |
H
±20 |
65 |
65.2 |
9.30 |
10.19 |
8.05 |
5.70 |
5.32 |
2.50 |
0.60 |
35° |
50° |
580 |
85 |
85.4 |
10.80 |
11.76 |
8.05 |
5.70 |
5.32 |
2.50 |
0.60 |
35° |
50° |
760 |
85(T) |
86.8 |
11.00 |
11.00 |
8.50 |
6.12 |
5.70 |
1.50 |
0.38 |
27° |
51° |
771 |
100 |
100.1 |
11.80 |
12.81 |
8.05 |
5.70 |
5.32 |
2.50 |
0.60 |
35° |
50° |
890 |
110 |
109.6 |
12.34 |
12.34 |
8.50 |
6.12 |
5.70 |
2.50 |
0.38 |
27° |
51° |
974 |
150 |
150.7 |
14.40 |
14.40 |
9.75 |
7.27 |
6.85 |
3.20 |
0.38 |
27° |
51° |
1339 |
7.2.3 性能
圆形铜接触线机械性能
标称截面
mm2 |
拉断力不小于
N |
伸长率不小于
% |
扭转次数不小于 |
反复弯曲次 |
弯曲半径 |
次数不小于 |
50 |
18880 |
2.2 |
9 |
20 |
8 |
65 |
23210 |
2.4 |
9 |
20 |
8 |
85 |
30480 |
2.6 |
9 |
20 |
8 |
100 |
34500 |
3.0 |
9 |
25 |
8 |
110 |
37600 |
3.8 |
9 |
25 |
8 |
表165 双沟形铜接触线机械性能
标称截面
mm2 |
拉断力不小于
N |
伸长率不小于
% |
扭转次数不小于 |
反复弯曲次数 |
弯曲半径 |
次数不小于 |
65 |
24200 |
2.5 |
3 |
30 |
8 |
85 |
29750 |
2.7 |
3 |
25 |
8 |
85(T) |
30200 |
2.7 |
3 |
25 |
8 |
100 |
34610 |
2.9 |
3 |
25 |
8 |
110 |
37740 |
3.0 |
3 |
25 |
8 |
150 |
51390 |
3.3 |
3 |
30 |
8 |
电阻率
铜接触线在20℃时电阻率不大于0.01768Ω·mm2/m
7.3.1 产品简介
执行标准
本产品按照GB/T 3953-2009设计制造。
型号及名称

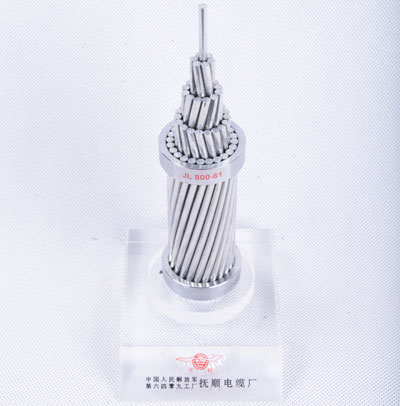

电缆结构图
7.3.2 生产范围及主要技术参数
标称截面
mm2 |
计算截面
mm2 |
外径
mm |
直流电阻
(Ω/km) |
计算拉断力
kN |
单位长度
重量(kg/km) |
交货长度
m |
16 |
15.89 |
5.10 |
1.146 |
5.76 |
143.3 |
4000 |
25 |
24.71 |
6.36 |
0.7293 |
8.87 |
222.8 |
3000 |
35 |
34.36 |
7.50 |
0.5245 |
12.22 |
309.8 |
2500 |
50 |
49.48 |
9.00 |
0.3642 |
17.32 |
446.1 |
2000 |
70 |
67.07 |
10.60 |
0.2706 |
24.08 |
604.7 |
1500 |
95 |
93.27 |
12.50 |
0.1943 |
33.16 |
840.9 |
1200 |
120 |
116.99 |
14.00 |
0.1549 |
41.17 |
1055 |
1000 |
150 |
148.07 |
15.75 |
0.1224 |
51.71 |
1335 |
800 |
185 |
181.62 |
17.50 |
0.1000 |
64.57 |
1651 |
800 |
240 |
236.04 |
19.95 |
0.0770 |
83.06 |
2145 |
800 |
300 |
288.35 |
22.05 |
0.0630 |
100.7 |
2621 |
600 |
400 |
389.14 |
25.65 |
0.0467 |
136.9 |
3541 |
600 |
