市内通信电缆
浏览:2639次    时间:2015年3月20日

13.1 产品简介

执行标准
本产品按照YD/T 322-1996和GB/T 13849-93设计制造。
型号、名称及用途

型 号
名      称
用  途
HYV
铜芯实心聚烯烃绝缘铝塑综合护套室内通信电缆
用于管道架空
HYA22
铜芯实心聚烯烃绝缘铝塑综合护套双钢带铠装聚氯乙烯护套市内通信电缆
用于直埋敷设
HYA23
铜芯实心聚烯烃绝缘铝塑综合护套双钢带铠装聚乙烯护套市内通信电缆
用于直埋敷设
型号说明


序  号
代  号
含义
序  号
代  号
含义
1
H
通信电缆
5
A
铝-聚乙烯粘结护层
2
T(省略)
铜导体线芯
6
22
双钢带铠装聚氯乙烯外护套
3
Y
聚乙烯绝缘
7
23
双钢带铠装聚乙烯外护套
4
Y(省略)
聚乙烯内护套


使用特性
1 电缆使用环境温度为-30℃~+60℃。
2 电缆敷设温度≥-5℃。
3 电缆敷设时弯曲半径:≥15倍电缆外径。

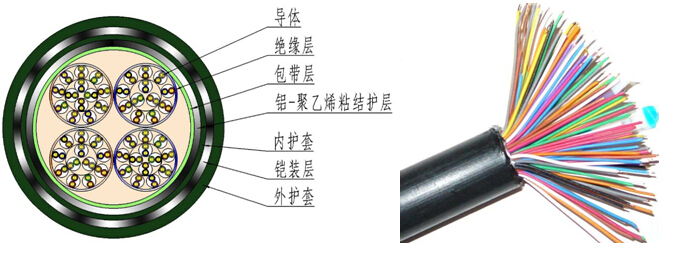

电缆结构图
HYA22、HYA23
导线直流电阻



导线标称直径mm
0.40
0.50
0.60
0.80
单根导线直流电阻最大值(20℃)(Ω/㎞)
148.0
95.0
65.8
36.6
导线断裂伸长率

导线标称直径mm
断裂伸长率%
0.40
≥10
0.50
≥15
0.60    0.80
≥20

13.2 生产范围


导线标称直径mm
0.40
0.50
0.60
0.80
标称对线组数
10
10
10
10
20
20
20
20
30
30
30
30
50
50
50
50
100
100
100
100
200
200
200
200
300
300
300
300
400
400
400
400
600
600
600
600
800
800
800
900
900
900
1000
1000
1000
1200
1200
1600
1600
1800
2000
2400
2700
3000


13.3 电缆主要结构尺寸

实心聚烯烃绝缘电缆的最大外径
标称线径
电缆最大外径 mm
标称对数
0.40
0.50
0.60
0.80
10
11.5
12.5
14.0
17.5
20
13.5
15.0
17.0
21.0
30
15.0
17.0
19.5
24.5
50
17.5
20.0
23.0
29.0
100
22.5
25.5
29.0
38.5
200
28.0
32.5
38.5
52.5
300
32.5
38.0
46.0
62.0
400
36.5
43.5
52.5
70.0
600
42.5
51.5
62.5
82.0
800
49.0
58.5
70.5
900
51.5
61.5
74.0
1000
53.0
64.5
77.0
1200
57.0
69.5
1600
65.0
78.5
1800
68.0
2000
71.0
2400
75.0
2700
81.0
3000
85.5

电缆在敷设安装中应注意的事项
1、敷设安装前应检查电缆的型号、规格、电压等级是否与设计要求的一致。
2、电缆敷设与使用温度按产品相应标准规范执行。
3、电缆敷设时要将电缆与用电器连接处用橡胶密封圈密封,达到防爆、防潮要求。
4、检测线芯的绝缘电阻是否符合标准要求。
5、使用前应检查所有连线是否正确无误,正常使用和维护应按相应标准进行。


电缆在运输和储存中应注意的事项
1、电缆能适应水、陆、空一切交通运输工具。
2、电缆不可以在露天长期存放,更不允许将电缆盘平放。
3、防止严重弯曲及从高处扔下装有电缆的电缆盘,严禁机械损伤电缆。
4、吊装电缆盘时,严禁多盘同时吊装,在车辆、船舶等运输工具上电缆盘必须放稳,并用合适的方法固定,防止互撞或翻倒。
5、当整盘大长度电缆进行分割使用时,分割后应将电缆头妥善封好,防止潮气或水进入后影响电缆的使用性能。
