信号电缆
浏览:2734次    时间:2015年3月20日

11.1 铁路信号电缆

11.1.1 产品简介

执行标准
本产品按照TB/T 2476-93设计制造。
用途
    本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或某些自动装置用固定敷设的场合。
型号及名称

型  号
名    称
PTYV
聚乙烯绝缘聚氯乙烯护套铁路信号电缆
PTYY
聚乙烯绝缘聚乙烯护套铁路信号电缆
PTY22
聚乙烯绝缘钢带铠装聚氯乙烯护套铁路信号电缆
PTY23
聚乙烯绝缘钢带铠装聚乙烯护套铁路信号电缆
PTYA22
聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYA23
聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
型号说明

序  号
代  号
含义
序  号
代  号
含义
1
P
信号电缆
5
A
综合护套
2
T
铁路
6
L
铝护套
3
Y
聚乙烯绝缘(护套)
7
22
钢带铠装聚氯乙烯外护套
4
V
聚氯乙烯护套
8
23
钢带铠装聚乙烯外护套

使用特性
1、电缆的使用温度为-40~60℃。
2、电缆导体的长期允许工作温度应不超过70℃。
3 、敷设环境温度为:聚氯乙烯外护套电缆不低于0℃;聚乙烯外护套电缆不低于-10℃。
4 、电缆的允许弯曲半径:非铠装电缆不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。
5、 A型电缆具有屏蔽作用,可用于需要设置屏蔽电缆的电气化区段。
6 、电缆线芯采用对绞组或星型四线组结构,导体标称值径为1.0㎜。

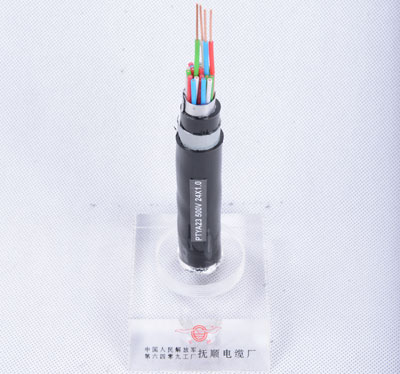

产品示意图

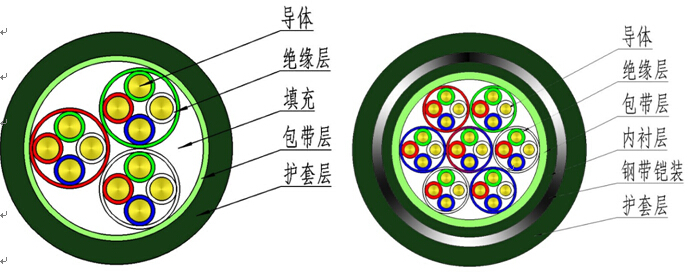

PTYV、PTYY                PTY22、PTY23

11.1.2 生产范围及主要结构尺寸


芯数
缆芯结构
参考外径
mm
芯数
缆芯结构
参考外径
mm
星型
四线组
对线组
绝缘
线芯
星型
四线组
对线组
绝缘
线芯
非铠装
铠装
非铠装
铠装
4
1
8.3
11.7
28
7
20.3
24.1
6
3
11.4
14.8
30
7
2
20.3
24.1
8
4
12.4
15.8
33
7
5
20.3
24.1
9
4
1
14.2
15.8
37
7
3
3
23.0
26.8
12
3
14.8
19.6
42
7
4
6
24.0
27.8
14
3
2
14.8
19.6
44
7
4
8
24.0
27.8
16
4
16.2
21.0
48
12
26.4
31.4
19
4
3
16.2
21.0
52
12
4
26.4
31.4
21
4
5
16.2
21.0
56
14
27.8
32.8
24
5
1
2
17.7
22.5
61
14
5
27.8
32.8

11.2 信号电缆

11.2.1 产品简介

执行标准
本产品按照Q/ZF•006-2009设计制造。
用途
    适用于各类电器、仪表及自动装置之间的连接线,广泛用于铁路信号联锁系统中,对铁路运输的正常安全运行起着非常重要的作用。
使用特性
1 额定电压250V。
2 电缆导体长期允许工作温度:65℃。
3 铠装型电缆可承受较大的机械外力,敷设温度大于0℃。
4 电缆的允许弯曲半径:
非铠装电缆不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。
5绝缘电阻(20℃时):
PVC绝缘电阻不小于40MΩ.km,聚乙烯绝缘电阻不小于100 MΩ.km。
6 电压试验:
电缆的线芯间及线芯与钢带之间经受交流50HZ,1000V电压试验5min不击穿。

11.2.2 生产范围


型号
名              称
生产范围
芯数
线径
mm
PVV
铜芯聚氯乙烯绝缘和护套信号电缆
4~61
1.0
PYV
铜芯聚乙烯绝缘聚氯乙烯护套信号电缆
PVV22
铜芯聚氯乙烯绝缘聚氯乙烯和护套内钢带铠装信号电缆
PYV22
铜芯聚乙烯绝缘聚氯乙烯护套内钢带铠装信号电缆

11.3 矿用信号电缆

11.3.1 产品简介

执行标准
本产品按照Q/ZF•005-2005及MT386-1995设计制造。
型号、名称及用途

型号
名      称
用      途
PUYVP
矿用聚乙烯绝缘铜丝编织屏蔽阻燃聚氯乙烯护套信号电缆
井下电场干扰较大场所作主干线信号传输
PUYVR
矿用聚乙烯绝缘阻燃聚氯乙烯护套软信号电缆
井下普通信号或传感器信息传输
PUYVRP
矿用聚乙烯绝缘铜丝编织屏蔽阻燃聚氯乙烯护套软信号电缆
井下电场干扰较大场所作信号传输
PUYV32
矿用聚乙烯绝缘钢丝铠装阻燃聚氯乙烯护套软信号电缆
竖井或斜井的普通信号或传感器信息传输
使用特性
1 电缆导体长期允许工作温度:70℃。
2 铠装型电缆可承受较大的机械外力。
3敷设温度大于0℃。
4 电缆的允许弯曲半径:
非铠装电缆不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。
5工作电容不大于0.06mF/km。
6 工作时电感不大于0.716mh/km。
7电压试验:交流50HZ,2000V电压试验3min不击穿。

11.3.2 生产范围及主要结构尺寸


型  号
芯数×标称截面mm2
参考外径mm
PUYVP
4×1.5
14
PUYVR
4×0.5
7.5
4×1.5
10.5
PUYVRP
2×0.75
10.5
3×0.75
11
PUYV32
4×1.5
14.5
