9.1 额定电压0.6/1kV及以下交联聚乙烯绝缘船用电力电缆

9.1.1 产品简介
执行标准
本产品按照IEC 60092-350、IEC 60092-351、IEC 60092-353、IEC 60092-359、IEC 60332-3、IEC 60754、IEC 60228、IEC 61034及GB/T 9331-2008设计制造。
用途
本产品适用于各种海河船舶及海上石油平台等水上建筑物的电能传输。
使用特性
1 、额定电压U0/U为0.6/1kV。
2 、具有良好的阻燃性、耐侯、耐酸、碱腐蚀等特性。
3 、电缆敷设时的最小弯曲半径:
金属编织铠装型6D;非铠装型D≤25mm时为4D、D>25mm时为6D。
4 、电缆敷设温度不低于0℃。

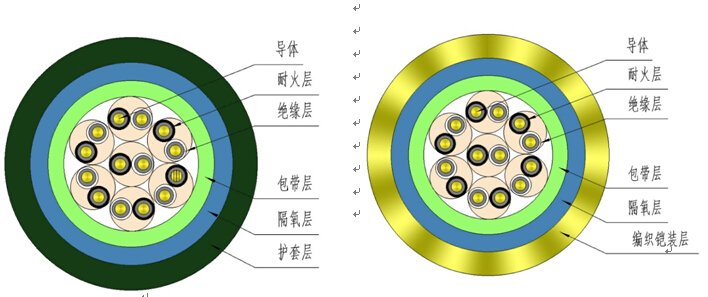

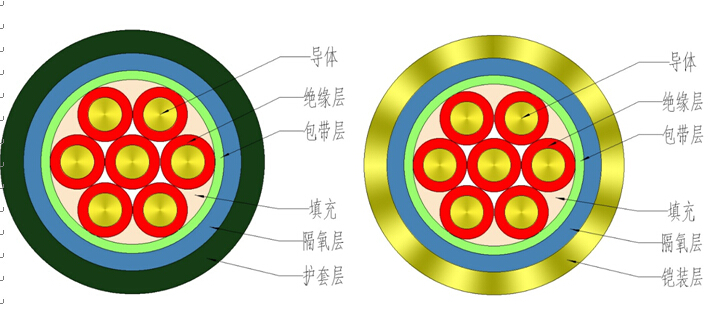

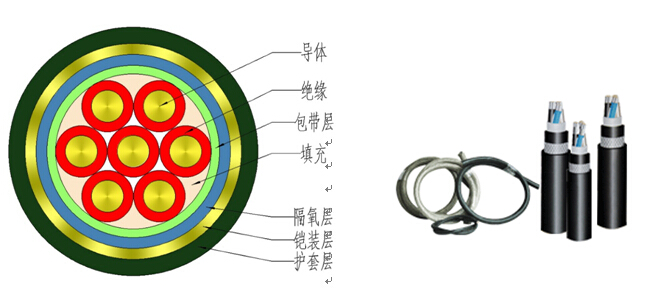

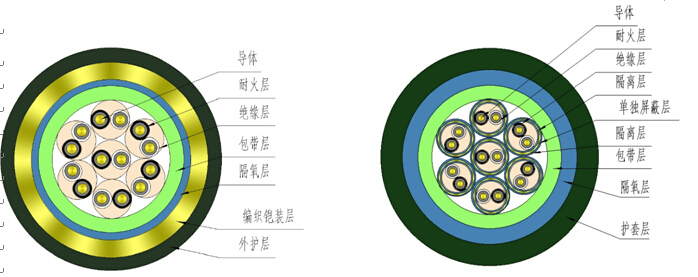

结构示意图

主要性能
耐压试验
额定电压(U0/U
50Hz;5min试验电压
0.6/1kV
3.5 kV不击穿


燃烧性能
燃烧试验
试验标准
成束燃烧
符合IEC 60332-3(A)

电性能
标称截面㎜2
20时导体直流电阻
不大于(Ω/km)
绝缘电阻不小于MΩ·km
20
工作温度
1.5
12.2
949
0.949
2.5
7.56
785
0.785
4
4.70
664
0.664
6
3.11
567
0.567
10
1.84
458
0.458
16
1.16
376
0.376
25
0.734
385
0.385
35
0.529
331
0.331
50
0.391
318
0.318
70
0.270
294
0.294
95
0.195
254
0.254
120
0.154
246
0.246
150
0.126
258
0.258
185
0.100
264
0.264
240
0.0762
246
0.246
300
0.0607
233
0.233

9.1.2  型号及名称

型  号
名        称
ZA-CYJY WDZA-CYJY
交联聚乙烯绝缘聚烯烃护套(无卤低烟)阻燃A类船用电力电缆
ZA-CYJY80 WDZA-CYJY80
交联聚乙烯绝缘聚烯烃内套裸镀锡铜丝编织铠装(无卤低烟)阻燃A类船用电力电缆
ZA-CYJY90 WDZA-CYJY90
交联聚乙烯绝缘聚烯烃内套裸镀锌钢丝编织铠装(无卤低烟)阻燃A类船用电力电缆
ZA-CYJY83 WDZA-CYJY83
交联聚乙烯绝缘聚烯烃内套镀锡铜丝编织铠装聚烯烃外套(无卤低烟)阻燃A类船用电力电缆
ZA-CYJY93 WDZA-CYJY93
交联聚乙烯绝缘聚烯烃内套镀锌钢丝编织铠装聚烯烃外套(无卤低烟)阻燃A类船用电力电缆
ZA-CYJV
交联聚乙烯绝缘聚氯乙烯护套阻燃A类船用电力电缆
ZA-CYJV80
交联聚乙烯绝缘聚氯乙烯内套裸镀锡铜丝编织铠装阻燃A类船用电力电缆
ZA-CYJV90
交联聚乙烯绝缘聚氯乙烯内套裸镀锌钢丝编织铠装阻燃A类船用电力电缆
ZA-CYJV82
交联聚乙烯绝缘聚氯乙烯内套镀锡铜丝编织铠装聚氯乙烯外套阻燃A类船用电力电缆
ZA-CYJV92
交联聚乙烯绝缘聚氯乙烯内套镀锌钢丝编织铠装聚氯乙烯外套阻燃A类船用电力电缆

9.1.3  生产范围

型   号
芯  数
标称截面㎜2
ZA-CYJY WDZA-CYJY
ZA-CYJV
ZA-CYJY80 WDZA-CYJY80
ZA-CYJV80
ZA-CYJY90 WDZA-CYJY90
ZA-CYJV90
ZA-CYJY83 WDZA-CYJY83
ZA-CYJV82
ZA-CYJY93 WDZA-CYJY93
ZA-CYJV92
1
1.5~300
2
1.5~120
3
1.5~185
4~37
1.5~2.5


9.1.4 电缆主要结构尺寸

额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃A类船用电力电缆(单芯)

芯数×标
称截面
2
电缆参考外径㎜
电缆近似重量(kg/km)
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
1×1.5
5.6
6.4
6.4
8.0
8.0
44
74
70
103
99
1×2.5
6.1
6.9
6.9
8.5
8.5
58
90
85
121
117
1×4
6.6
7.4
7.4
9.0
9.0
74
109
104
142
138
1×6
7.2
8.0
8.0
9.6
9.6
97
134
129
170
165
1×10
8.1
8.9
8.9
10.5
10.5
142
183
177
223
217
1×16
9.4
10.2
10.2
11.8
11.8
208
255
249
300
294
1×25
11.1
12.3
12.3
14.1
14.1
312
399
388
460
448
1×35
12.5
13.8
13.8
15.6
15.6
417
516
503
583
570
1×50
14.0
15.2
15.2
17.2
17.2
546
656
641
739
724
1×70
16.2
17.4
17.4
19.4
19.4
769
895
878
989
973
1×95
18.1
19.3
19.3
21.3
21.3
1029
1169
1151
1273
1255
1×120
20.1
21.4
21.4
23.6
23.6
1290
1446
1425
1572
1551
1×150
22.3
23.5
23.5
25.7
25.7
1582
1754
1731
1893
1870
1×185
24.8
26.1
26.1
28.5
28.5
1974
2166
2140
2333
2308
1×240
27.8
29.6
29.6
32.2
32.2
2559
2812
2779
3014
2981
1×300
30.5
33.1
33.1
35.7
35.7
3165
3541
3493
3764
3715

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆(单芯)

芯数×标
称截面
2
电缆参考外径㎜
电缆近似重量(kg/km)
ZA-
CYJV
ZA- CYJV80
ZA- CYJV90
ZA- CYJV82
ZA- CYJV92
ZA-
CYJV
ZA- CYJV80
ZA- CYJV90
ZA- CYJV82
ZA- CYJV92
1×1.5
5.6
6.4
6.4
5.6
5.6
44
74
70
103
99
1×2.5
6.1
6.9
6.9
6.1
6.1
58
90
85
121
117
1×4
6.6
7.4
7.4
6.6
6.6
74
109
104
142
138
1×6
7.2
8.0
8.0
7.2
7.2
97
134
129
170
165
1×10
8.1
8.9
8.9
8.1
8.1
142
183
177
223
217
1×16
9.4
10.2
10.2
9.4
9.4
208
255
249
300
294
1×25
11.1
12.3
12.3
11.1
11.1
312
367
388
428
448
1×35
12.5
13.8
13.8
12.5
12.5
417
516
503
583
570
1×50
14.0
15.2
15.2
14.0
14.0
546
656
641
739
724
1×70
16.2
17.4
17.4
16.2
16.2
769
895
878
989
973
1×95
18.1
19.3
19.3
18.1
18.1
1029
1169
1151
1273
1255
1×120
20.1
21.4
21.4
20.1
20.1
1290
1446
1425
1572
1551
1×150
22.3
23.5
23.5
22.3
22.3
1582
1754
1731
1893
1870
1×185
24.8
26.1
26.1
24.8
24.8
1974
2166
2140
2333
2308
1×240
28.3
29.6
29.6
28.3
28.3
2602
2860
2827
3066
3032
1×300
31.3
33.1
33.1
31.3
31.3
3238
3627
3577
3855
3805

额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃A类船用电力电缆(2芯)

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
2×1.5
9.6
10.3
10.3
12.1
12.1
115
170
163
201
194
2×2.5
10.5
11.6
11.6
13.4
13.4
150
241
230
276
265
2×4
11.7
12.8
12.8
14.6
14.6
199
300
288
339
327
2×6
12.9
14.0
14.0
15.8
15.8
257
368
354
410
396
2×10
14.9
16.0
16.0
18.0
18.0
379
507
491
562
547
2×16
17.0
18.1
18.1
20.1
20.1
535
681
663
743
726
2×25
20.9
22.0
22.0
24.2
24.2
825
1004
983
1090
1068
2×35
23.4
24.5
24.5
26.9
26.9
1080
1280
1256
1386
1362
2×50
26.7
27.8
27.8
30.4
30.4
1436
1665
1638
1798
1771
2×70
30.9
32.4
32.4
35.0
35.0
2001
2352
2310
2506
2464
2×95
34.9
36.4
36.4
39.2
39.2
2668
3065
3018
3254
3207
2×120
38.8
40.3
40.3
43.3
43.3
3329
3770
3717
3997
3944

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆(2芯)

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CYJV
ZA- CYJV80
ZA- CYJV90
ZA- CYJV82
ZA- CYJV92
ZA-
CYJV
ZA- CYJV80
ZA- CYJV90
ZA- CYJV82
ZA- CYJV92
2×1.5
9.6
10.3
10.3
12.1
12.1
103
170
163
201
194
2×2.5
10.5
11.6
11.6
13.4
13.4
136
241
230
276
265
2×4
11.7
12.8
12.8
14.6
14.6
183
300
288
339
327
2×6
12.9
14.0
14.0
15.8
15.8
238
368
354
410
396
2×10
14.9
16.0
16.0
18.0
18.0
356
507
491
562
547
2×16
17.0
18.1
18.1
20.1
20.1
508
681
663
743
726
2×25
20.9
22.0
22.0
24.2
24.2
791
1004
983
1090
1068
2×35
23.4
24.5
24.5
26.9
26.9
1041
1280
1256
1386
1362
2×50
26.7
27.8
27.8
30.4
30.4
1392
1665
1638
1798
1771
2×70
30.9
32.4
32.4
35.0
35.0
1948
2352
2310
2506
2464
2×95
34.9
36.4
36.4
39.2
39.2
2607
3065
3018
3254
3207
2×120
38.8
40.3
40.3
43.3
43.3
3261
3770
3717
3997
3944

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆(3芯)

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
3×1.5
10.0
10.7
10.7
12.5
12.5
134
221
210
274
264
3×2.5
11.1
12.2
12.2
14.0
14.0
179
275
263
335
323
3×4
12.4
13.5
13.5
15.3
15.3
242
348
336
415
402
3×6
13.6
14.7
14.7
16.7
16.7
318
435
421
515
501
3×10
15.8
16.9
16.9
18.9
18.9
478
613
597
705
689
3×16
18.3
19.4
19.4
21.6
21.6
696
853
834
968
949
3×25
22.2
23.3
23.3
25.7
25.7
1065
1255
1233
1406
1383
3×35
25.1
26.2
26.2
28.6
28.6
1419
1634
1608
1802
1776
3×50
28.5
29.6
29.6
32.2
32.2
1877
2120
2091
2325
2296
3×70
33.2
34.7
34.7
37.5
37.5
2647
3025
2980
3283
3238
3×95
37.5
39.0
39.0
42.0
42.0
3552
3978
3927
4289
4238
3×120
41.6
43.1
43.1
46.3
46.3
4438
4912
4856
5278
5222
3×150
46.3
47.8
47.8
51.2
51.2
5462
5990
5928
6420
6358
3×185
51.7
53.2
53.2
56.8
56.8
6833
7424
7354
7929
7860

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆(3芯)

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
3×1.5
10.0
10.7
10.7
12.5
12.5
134
221
210
274
264
3×2.5
11.1
12.2
12.2
14.0
14.0
179
275
263
335
323
3×4
12.4
13.5
13.5
15.3
15.3
242
348
336
415
402
3×6
13.6
14.7
14.7
16.7
16.7
318
435
421
515
501
3×10
15.8
16.9
16.9
18.9
18.9
478
613
597
705
689
3×16
18.3
19.4
19.4
21.6
21.6
696
853
834
968
949
3×25
22.2
23.3
23.3
25.7
25.7
1065
1255
1233
1406
1383
3×35
25.1
26.2
26.2
28.6
28.6
1419
1634
1608
1802
1776
3×50
28.5
29.6
29.6
32.2
32.2
1877
2120
2091
2325
2296
3×70
33.2
34.7
34.7
37.5
37.5
2647
3025
2980
3283
3238
3×95
37.5
39.0
39.0
42.0
42.0
3552
3978
3927
4289
4238
3×120
41.6
43.1
43.1
46.3
46.3
4438
4912
4856
5278
5222
3×150
46.3
47.8
47.8
51.2
51.2
5462
5990
5928
6420
6358
3×185
51.7
53.2
53.2
56.8
56.8
6833
7424
7354
7929
7860

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆(3芯)

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CYJV
ZA- CYJV80
ZA- CYJV90
ZA- CYJV82
ZA- CYJV92
ZA-
CYJV
ZA- CYJV80
ZA- CYJV90
ZA- CYJV82
ZA- CYJV92
3×1.5
10.0
11.1
11.1
12.9
12.9
134
220
209
275
265
3×2.5
11.1
12.2
12.2
14.0
14.0
179
271
260
331
320
3×4
12.4
13.5
13.5
15.3
15.3
242
350
337
416
403
3×6
13.6
14.7
14.7
16.7
16.7
318
437
423
517
503
3×10
15.8
16.9
16.9
18.9
18.9
478
629
613
721
705
3×16
18.3
19.4
19.4
21.6
21.6
696
853
834
968
949
3×25
22.2
23.3
23.3
25.7
25.7
1065
1243
1221
1394
1371
3×35
25.1
26.2
26.2
28.6
28.6
1419
1632
1606
1800
1774
3×50
28.5
29.6
29.6
32.2
32.2
1877
2196
2167
2401
2372
3×70
33.2
34.7
34.7
37.5
37.5
2647
3067
3033
3325
3292
3×95
37.5
39.0
39.0
42.0
42.0
3552
3949
3899
4260
4209
3×120
41.6
43.1
43.1
46.3
46.3
4438
4918
4862
5284
5228
3×150
46.3
47.8
47.8
51.2
51.2
5462
6046
5984
6476
6414
3×185
51.7
53.2
53.2
56.8
56.8
6833
7368
7299
7874
7804

额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃A类船用电力电缆4~37芯(1.5㎜2

芯数×标
称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
4×1.5
10.7
11.9
11.9
13.7
13.7
170
262
250
322
311
5×1.5
11.8
13.0
13.0
14.8
14.8
189
289
276
354
342
7×1.5
12.7
13.9
13.9
15.9
15.9
221
329
315
406
393
10×1.5
16.3
17.5
17.5
19.5
19.5
331
467
450
564
547
12×1.5
17.0
18.2
18.2
20.4
20.4
351
493
476
604
586
14×1.5
17.8
19.0
19.0
21.2
21.2
421
569
551
684
666
16×1.5
18.6
19.8
19.8
22.0
22.0
453
608
589
728
709
19×1.5
19.8
21.0
21.0
23.2
23.2
516
679
659
806
786
24×1.5
23.4
24.6
24.6
27.0
27.0
671
865
841
1026
1002
27×1.5
23.9
25.1
25.1
27.5
27.5
702
899
875
1063
1039
30×1.5
24.9
26.1
26.1
28.7
28.7
780
985
959
1170
1145
33×1.5
25.7
26.9
26.9
29.5
29.5
845
1057
1031
1248
1221
37×1.5
26.6
27.8
27.8
30.4
30.4
929
1148
1121
1345
1318

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆4~37芯(1.5㎜2

芯数×标
称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CYJY
ZA- CYJY80
ZA- CYJY90
ZA- CYJY82
ZA- CYJY92
ZA-
CYJY
ZA- CYJY80
ZA- CYJY90
ZA- CYJY82
ZA- CYJY92
4×1.5
10.7
11.9
11.9
13.7
13.7
170
262
250
322
311
5×1.5
11.8
13.0
13.0
14.8
14.8
189
289
276
354
342
7×1.5
12.7
13.9
13.9
15.9
15.9
221
329
315
406
393
10×1.5
16.3
17.5
17.5
19.5
19.5
331
467
450
564
547
12×1.5
17.0
18.2
18.2
20.4
20.4
351
493
476
604
586
14×1.5
17.8
19.0
19.0
21.2
21.2
421
569
551
684
666
16×1.5
18.6
19.8
19.8
22.0
22.0
453
608
589
728
709
19×1.5
19.8
21.0
21.0
23.2
23.2
516
679
659
806
786
24×1.5
23.4
24.6
24.6
27.0
27.0
671
865
841
1026
1002
27×1.5
23.9
25.1
25.1
27.5
27.5
702
899
875
1063
1039
30×1.5
24.9
26.1
26.1
28.7
28.7
780
985
959
1170
1145
33×1.5
25.7
26.9
26.9
29.5
29.5
845
1057
1031
1248
1221
37×1.5
26.6
27.8
27.8
30.4
30.4
929
1148
1121
1345
1318

额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃A类船用电力电缆4~37芯(2.5㎜2

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
WDZA-
CYJY
WDZA- CYJY80
WDZA- CYJY90
WDZA- CYJY83
WDZA- CYJY93
4×2.5
12.1
13.6
13.6
15.4
15.4
233
336
323
404
391
5×2.5
13.1
14.6
14.6
16.6
16.6
257
368
354
449
435
7×2.5
14.3
15.8
15.8
17.8
17.8
316
436
421
524
509
10×2.5
18.4
19.9
19.9
22.1
22.1
473
626
607
747
728
12×2.5
19.0
20.5
20.5
22.7
22.7
496
654
635
778
758
14×2.5
20.1
21.6
21.6
23.8
23.8
604
771
750
901
880
16×2.5
21.1
22.6
22.6
25.0
25.0
659
833
812
982
960
19×2.5
22.4
23.9
23.9
26.3
26.3
752
937
914
1093
1070
24×2.5
26.5
28.0
28.0
30.6
30.6
977
1195
1168
1394
1367
27×2.5
27.0
28.5
28.5
31.1
31.1
1031
1254
1226
1456
1428
30×2.5
28.1
29.6
29.6
32.2
32.2
1144
1375
1347
1585
1556
33×2.5
29.1
30.6
30.6
33.4
33.4
1243
1482
1453
1716
1686
37×2.5
30.2
31.7
31.7
34.5
34.5
1372
1620
1589
1861
1831

额定电压0.6/1kV交联聚乙烯绝缘阻燃A类船用电力电缆4~37芯(2.5㎜2

芯数×标称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CYJY
ZA- CYJY80
ZA- CYJY90
ZA- CYJY82
ZA- CYJY92
ZA-
CYJY
ZA- CYJY80
ZA- CYJY90
ZA- CYJY82
ZA- CYJY92
4×2.5
12.1
13.6
13.6
15.4
15.4
233
336
323
404
391
5×2.5
13.1
14.6
14.6
16.6
16.6
257
368
354
449
435
7×2.5
14.3
15.8
15.8
17.8
17.8
316
436
421
524
509
10×2.5
18.4
19.9
19.9
22.1
22.1
473
626
607
747
728
12×2.5
19.0
20.5
20.5
22.7
22.7
496
654
635
778
758
14×2.5
20.1
21.6
21.6
23.8
23.8
604
771
750
901
880
16×2.5
21.1
22.6
22.6
25.0
25.0
659
833
812
982
960
19×2.5
22.4
23.9
23.9
26.3
26.3
752
937
914
1093
1070
24×2.5
26.5
28.0
28.0
30.6
30.6
977
1195
1168
1394
1367
27×2.5
27.0
28.5
28.5
31.1
31.1
1031
1254
1226
1456
1428
30×2.5
28.1
29.6
29.6
32.2
32.2
1144
1375
1347
1585
1556
33×2.5
29.1
30.6
30.6
33.4
33.4
1243
1482
1453
1716
1686
37×2.5
30.2
31.7
31.7
34.5
34.5
1372
1620
1589
1861
1831



9.2 额定电压0.6/1kV及以下乙丙绝缘船用电力电缆

9.2.1 产品简介
执行标准
本产品按照IEC 60092-350、IEC 60092-351、IEC 60092-353、IEC 60092-359、IEC 60332-3、IEC 60754、IEC 60228、IEC 61034及GB/T 9331-2008设计制造。
用途
本产品适用于各种海河船舶及海上石油平台等水上建筑物的电能传输。
使用特性
1 、额定电压U0/U为0.6/1kV。
2 、具有良好的阻燃性、耐侯、耐酸、碱腐蚀等特性。
3 、电缆敷设时的最小弯曲半径:
金属编织铠装型6D;非铠装型D≤25mm时为4D、D>25mm时为6D。
4 、电缆敷设温度不低于0℃。
结构示意图




耐压试验
额定电压(U0/U
50Hz;5min试验电压
0.6/1kV
3.5 kV不击穿


燃烧性能
燃烧试验
试验标准
成束燃烧
符合IEC 60332-3(A)

电性能
标称截面㎜2
20时导体直流电阻
不大于(Ω/km)
绝缘电阻不小于MΩ·km
20
工作温度
1.5
12.2
949
0.949
2.5
7.56
785
0.785
4
4.70
664
0.664
6
3.11
567
0.567
10
1.84
458
0.458
16
1.16
376
0.376
25
0.734
385
0.385
35
0.529
331
0.331
50
0.391
318
0.318
70
0.270
294
0.294
95
0.195
254
0.254
120
0.154
246
0.246
150
0.126
258
0.258
185
0.100
264
0.264
240
0.0762
246
0.246
300
0.0607
233
0.233

9.2.2 型号及名称


型   号
名                称
ZA-CEH ZA-CEF
ZA-CEV
乙丙绝缘氯化聚乙烯/氯丁/聚氯乙烯护套阻燃A类船用电力电缆
ZA-CEH80 ZA-CEF80
ZA-CEV80
乙丙绝缘氯化聚乙烯/氯丁/聚氯乙烯内套裸镀锡铜丝编织铠装阻燃A类船用电力电缆
ZA-CEH90 ZA-CEF90
ZA-CEV90
乙丙绝缘氯化聚乙烯/氯丁/聚氯乙烯内套裸镀锌钢丝编织铠装阻燃A类船用电力电缆
ZA-CEH82 ZA-CEF82
ZA-CEV82
乙丙绝缘氯化聚乙烯/氯丁/聚氯乙烯内套镀锡铜丝编织铠装聚氯乙烯外套阻燃A类船用电力电缆
ZA-CEH92 ZA-CEF92
ZA-CEC92
乙丙绝缘氯化聚乙烯/氯丁/聚氯乙烯内套镀锌钢丝编织铠装聚氯乙烯外套阻燃A类船用电力电缆
9.2.3 生产范围

型   号
芯  数
标称截面㎜2
ZA-CEH ZA-CEF ZA-CEV
ZA-CEH80 ZA-CEF80 ZA-CEV80
ZA-CEH90 ZA-CEF90 ZA-CEV90
ZA-CEH82 ZA-CEF82 ZA-CEV82
ZA-CEH92 ZA-CEF92 ZA-CEC92
1
1.5~185
2
1.5~120
3
1.5~185
4~37
1.5~2.5

9.2.4 电缆结构尺寸

额定电压0.6/1kV乙丙绝缘阻燃A类船用电力电缆(单芯)
芯数×标
称截面
2
电缆参考外径㎜
电缆近似重量(kg/km)
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
1×1.5
6.3
7.1
7.1
8.7
8.7
56
95
90
127
122
1×2.5
6.7
7.5
7.5
9.1
9.1
71
111
106
146
140
1×4
7.3
8.1
8.1
9.7
9.7
89
134
128
170
164
1×6
7.8
8.6
8.6
10.2
10.2
113
162
155
200
194
1×10
8.8
9.6
9.6
11.2
11.2
161
219
212
262
255
1×16
10.0
10.8
10.8
12.6
12.6
231
291
283
345
337
1×25
11.7
13.0
13.0
14.8
14.8
342
408
399
472
463
1×35
13.2
14.4
14.4
16.2
16.2
452
530
520
601
590
1×50
15.0
16.3
16.3
18.3
18.3
602
718
706
806
794
1×70
17.3
18.5
18.5
20.5
20.5
838
985
971
1084
1071
1×95
19.4
20.6
20.6
22.8
22.8
1116
1222
1207
1344
1329
1×120
21.0
22.2
22.2
24.4
24.4
1369
1496
1479
1627
1610
1×150
23.1
24.4
24.4
26.8
26.8
1677
1834
1815
1990
1972
1×185
25.6
26.9
26.9
29.3
29.3
2089
2223
2203
2396
2375
额定电压0.6/1kV乙丙绝缘阻燃A类船用电力电缆(2芯)
芯数×标
称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
2×1.5
10.7
11.9
11.9
13.7
13.7
152
235
226
271
262
2×2.5
11.9
13.1
13.1
14.9
14.9
198
290
280
329
320
2×4
12.9
14.1
14.1
16.1
16.1
248
353
343
402
392
2×6
14.0
15.2
15.2
17.2
17.2
312
430
419
483
472
2×10
16.1
17.3
17.3
19.3
19.3
445
595
582
655
642
2×16
18.4
19.6
19.6
21.8
21.8
624
790
776
867
852
2×25
22.1
23.3
23.3
25.7
25.7
936
1142
1124
1243
1225
2×35
24.7
25.9
25.9
28.3
28.3
1221
1471
1452
1584
1564
2×50
28.3
29.5
29.5
32.1
32.1
1623
1979
1957
2120
2097
2×70
33.1
34.7
34.7
37.5
37.5
2282
2758
2733
2939
2913
2×95
37.1
38.7
38.7
41.7
41.7
2998
3440
3411
3658
3629
2×120
40.5
42.1
42.1
45.3
45.3
3671
4205
4173
4461
4430

额定电压0.6/1kV乙丙绝缘阻燃A类船用电力电缆(3芯)
芯数×标
称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
3×1.5
11.5
12.7
12.7
15
15
216
286
272
349
335
3×2.5
12.5
13.7
13.7
16
16
277
345
329
412
397
3×4
13.6
14.8
14.8
17.3
17.3
352
422
406
503
487
3×6
15.1
16.3
16.3
18.8
18.8
457
527
509
615
597
3×10
17.1
18.3
18.3
20.8
20.8
649
724
704
823
802
3×16
19.6
20.8
20.8
23.4
23.4
917
965
941
1087
1064
3×25
23.7
24.9
24.9
27.7
27.7
1402
1406
1378
1567
1538
3×35
26.4
27.6
27.6
30.4
30.4
1823
1805
1773
1981
1950
3×50
30.4
31.6
31.6
35.3
35.3
2451
2458
2422
2694
2658
3×70
35.6
37.2
37.2
40.6
40.6
3456
3433
3391
3729
3687
3×95
39.9
41.5
41.5
45.1
45.1
4553
4269
4222
4621
4574
3×120
43.6
45.2
45.2
48.8
48.8
5584
5241
5190
5623
5572
3×150
48.2
49.8
49.8
53.6
53.6
6862
6440
6383
6887
6831
3×185
53.4
55.0
55.0
59.1
59.1
8534
7821
7758
8373
8311

额定电压0.6/1kV乙丙绝缘阻燃A类船用电力电缆4~37芯(1.5㎜2
芯数×标
称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
4×1.5
12.5
14.0
14.0
15.8
15.8
197
320
305
389
374
5×1.5
13.5
15.0
15.0
17.0
17.0
251
383
367
466
450
7×1.5
14.8
16.3
16.3
18.3
18.3
305
449
431
539
521
10×1.5
19.0
20.5
20.5
22.7
22.7
566
751
728
875
852
12×1.5
19.8
21.3
21.3
23.5
23.5
490
682
658
810
786
14×1.5
20.8
22.3
22.3
24.7
24.7
554
755
730
902
877
16×1.5
21.8
23.3
23.3
25.7
25.7
637
848
822
1001
975
19×1.5
23.1
24.6
24.6
27.0
27.0
725
947
920
1109
1081
24×1.5
27.6
29.1
29.1
31.7
31.7
1066
1331
1298
1537
1504
27×1.5
28.1
29.6
29.6
32.2
32.2
1009
1279
1245
1488
1455
30×1.5
29.1
30.6
30.6
33.4
33.4
1062
1341
1306
1574
1539
33×1.5
30.3
31.8
31.8
34.6
34.6
1172
1462
1426
1705
1669
37×1.5
31.4
32.9
32.9
35.7
35.7
1336
1637
1600
1887
1850

额定电压0.6/1kV乙丙绝缘阻燃A类船用电力电缆4~37芯(2.5㎜2
芯数×标
称截面
2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
ZA-
CEH
ZA-
CEF
ZA-
CEV

ZA- CEH80
ZA- CEF80
ZA- CEV80
ZA- CEH90
ZA- CEF90
ZA- CEV90
ZA- CEH82
ZA- CEF82
ZA- CEV82
ZA- CEH92
ZA- CEF92
ZA- CEV92
4×2.5
13.6
15.1
15.1
17.1
17.1
255
389
372
473
456
5×2.5
15.0
16.5
16.5
18.5
18.5
335
482
464
573
555
7×2.5
16.2
17.7
17.7
19.7
19.7
403
561
541
658
639
10×2.5
21.2
22.7
22.7
25.1
25.1
757
961
936
1111
1085
12×2.5
21.8
23.3
23.3
25.7
25.7
654
865
839
1018
992
14×2.5
23.1
24.6
24.6
27.0
27.0
761
984
956
1145
1117
16×2.5
24.3
25.8
25.8
28.2
28.2
871
1104
1076
1273
1244
19×2.5
25.7
27.2
27.2
29.8
29.8
993
1241
1210
1434
1403
24×2.5
30.4
31.9
31.9
34.7
34.7
1430
1722
1686
1965
1929
27×2.5
31.3
32.8
32.8
35.6
35.6
1385
1685
1648
1934
1897
30×2.5
32.4
33.9
33.9
36.7
36.7
1448
1758
1720
2015
1977
33×2.5
33.7
35.2
35.2
38.2
38.2
1599
1922
1882
2209
2169
37×2.5
35.0
36.5
36.5
39.5
39.5
1843
2178
2136
2474
2433



9.3 额定电压150/250V交联聚乙烯绝缘船用

控制电缆

9.3.1 产品简介
执行标准
本产品按照IEC 60092-350、IEC 60092-351、IEC 60092-376、IEC 60092-359、IEC 60331、IEC 60332、IEC 60228、IEC 61034及GB/T 9332-2008设计制造。
用途
本产品适用于船舶及离岸装置控制和仪器回路用(屏蔽和非屏蔽)电能传输。
使用特性
1 、额定电压U0/U为150/250 V。
2 、具有良好的阻燃性、耐侯、耐酸、碱腐蚀等特性。
3 、电缆敷设时的最小弯曲半径:
金属编织铠装型6D;非铠装型D≤25mm时为4D、D>25mm时为6D。
4 、电缆长期允许工作温度90℃,短路时(最长持续时间不超过5S)电缆导体最高额定温度250℃。
5 、电缆敷设温度不低于0℃。
结构示意图

DZAN-CKYJY             WDZAN-CKYJY80、WDZAN-CKYJY90


WDZAN-CKYJY83、WDZAN-CKYJY93
主要性能
耐压试验
额定电压(U0/U
50Hz;5min试验电压
150/250 V
1.5 kV不击穿


燃烧性能
燃烧试验
试验标准
成束燃烧
符合IEC 60332-3(A)
线路完整性试验
符合IEC 60331


电性能
标称截面mm2
20时导体直流电阻
不大于(Ω/km)
绝缘电阻不小于MΩ·km
20
工作温度
0.75
26.3
1168
1.168
1.0
19.3
1048
1.048
1.5
12.9
1021
1.021
9.3.2 型号及名称

型  号
名        称
WDZAN-CKYJY
交联聚乙烯绝缘低烟无卤聚烯烃护套阻燃A类耐火船用控制电缆
WDZAN-CKYJY80
交联聚乙烯绝缘低烟无卤聚烯烃内套裸镀锡铜丝编织铠装阻燃A类耐火船用控制电缆
WDZAN-CKYJY90
交联聚乙烯绝缘低烟无卤聚烯烃内套裸镀锌钢丝编织铠装阻燃A类耐火船用控制电缆
ZWDAN-CKYJY83
交联聚乙烯绝缘低烟无卤聚烯烃内套镀锡铜丝编织铠装低烟无卤聚烯烃外套阻燃A类耐火船用控制电缆
WDZAN-CKYJY93
交联聚乙烯绝缘低烟无卤聚烯烃内套镀锌钢丝编织铠装低烟无卤聚烯烃外套阻燃A类耐火船用控制电缆
WDZA-CKYJY
交联聚乙烯绝缘低烟无卤聚烯烃护套阻燃A类船用控制电缆
WDZA-CKYJY80
交联聚乙烯绝缘低烟无卤聚烯烃内套裸镀锡铜丝编织铠装阻燃A类船用控制电缆
WDZA-CKYJY90
交联聚乙烯绝缘低烟无卤聚烯烃内套裸镀锌钢丝编织铠装阻燃A类船用控制电缆
ZWDA-CKYJY83
交联聚乙烯绝缘低烟无卤聚烯烃内套镀锡铜丝编织铠装低烟无卤聚烯烃外套阻燃A类船用控制电缆
WDZA-CKYJY93
交联聚乙烯绝缘低烟无卤聚烯烃内套镀锌钢丝编织铠装低烟无卤聚烯烃外套阻燃A类船用控制电缆
ZA-CKYJY
交联聚乙烯绝缘聚烯烃护套阻燃A类船用控制电缆
ZA-CKYJY80
交联聚乙烯绝缘聚烯烃内套裸镀锡铜丝编织铠装阻燃A类船用控制电缆
ZA-CKYJY90
交联聚乙烯绝缘聚烯烃内套裸镀锌钢丝编织铠装阻燃A类船用控制电缆
ZA-CKYJY83
交联聚乙烯绝缘聚烯烃内套镀锡铜丝编织铠装聚烯烃外套阻燃A类船用控制电缆
ZA-CKYJY93
交联聚乙烯绝缘聚烯烃内套镀锌钢丝编织铠装聚烯烃外套阻燃A类船用控制电缆
9.3.3 生产范围

型   号
芯  数
标称截面/㎜2
WDZAN-CKYJY WDZA-CKYJY ZA-CKYJY
WDZAN-CKYJY80 WDZA-CKYJY80 ZA-CKYJY80
WDZAN-CKYJY90 WDZA-CKYJY90 ZA-CKYJY90
WDZAN-CKYJY83 WDZA-CKYJY83 ZA-CKYJY83
WDZAN-CKYJY93 WDZA-CKYJY93 ZA-CKYJY93
2-37
0.75
2-37
1.0
2-37
1.5

9.3.4 电缆结构尺寸

150/250V交联聚乙烯绝缘无卤低烟阻燃A类耐火船用控制电缆2-37芯(0.75 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
WDZAN-CKYJY
WDZAN-CKYJY80
WDZAN-CKYJY90
WDZAN-CKYJY83
WDZAN-CKYJY93
WDZAN-CKYJY
WDZAN-CKYJY80
WDZAN-CKYJY90
WDZAN-CKYJY83
WDZAN-CKYJY93
2×0.75
10.1
116.4
4×0.75
11.5
174.4
7×0.75
13.3
245.4
12×0.75
16.9
375.8
19×0.75
19.6
522.9
27×0.75
23.2
697.6
37×0.75
25.9
888.0
2×0.75
9.3
9.3
10.9
10.9
140.4
133.6
171.2
164.4
4×0.75
10.5
10.5
12.1
12.1
195.5
187.8
231.5
223.8
7×0.75
12.3
12.3
13.9
13.9
269.0
260.0
312.3
303.2
12×0.75
16.3
16.3
18.1
18.1
454.7
436.8
520.1
502.2
19×0.75
19.0
19.0
21.0
21.0
615.1
594.2
701.4
680.4
27×0.75
22.6
22.6
24.6
24.6
806.9
781.9
911.2
886.2
37×0.75
25.3
25.3
27.5
27.5
1010.7
982.6
1140.4
1112.3

150/250V交联聚乙烯绝缘无卤低烟阻燃A类船用控制电缆2-37芯(0.75 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-CKYJY
WDZA-CKYJY80
WDZA-CKYJY90
WDZA-CKYJY83
WDZA-CKYJY93
WDZA-CKYJY
WDZA-CKYJY80
WDZA-CKYJY90
WDZA-CKYJY83
WDZA-CKYJY93
2×0.75
6.8
70.1
4×0.75
7.7
110.5
7×0.75
9.1
167.8
12×0.75
11.6
256.7
19×0.75
13.6
368.2
27×0.75
16.0
488.6
37×0.75
18.0
633.4
2×0.75
7.6
7.6
9.2
9.2
114.5
109.0
138.2
132.8
4×0.75
8.5
8.5
10.1
10.1
160.3
154.2
187.8
181.6
7×0.75
9.7
9.7
11.3
11.3
220.4
213.3
253.0
245.9
12×0.75
12.8
12.8
14.6
14.6
369.1
355.2
417.9
404.0
19×0.75
14.8
14.8
16.8
16.8
498.8
482.7
562.9
546.7
27×0.75
17.4
17.4
19.4
19.4
652.1
632.9
729.1
709.9
37×0.75
19.4
19.4
21.6
21.6
816.1
794.7
911.7
890.3



150/250V交联聚乙烯绝缘阻燃A类船用控制电缆2-37芯(0.75 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-CKYJY
ZA-CKYJY80
ZA-CKYJY90
ZA-CKYJY83
ZA-CKYJY93
ZA-CKYJY
ZA-CKYJY80
ZA-CKYJY90
ZA-CKYJY83
ZA-CKYJY93
2×0.75
6.8
70.1
4×0.75
7.7
110.5
7×0.75
9.1
167.8
12×0.75
11.6
256.7
19×0.75
13.6
368.2
27×0.75
16.0
488.6
37×0.75
18.0
633.4
2×0.75
7.6
7.6
9.2
9.2
114.5
109.0
138.2
132.8
4×0.75
8.5
8.5
10.1
10.1
160.3
154.2
187.8
181.6
7×0.75
9.7
9.7
11.3
11.3
220.4
213.3
253.0
245.9
12×0.75
12.8
12.8
14.6
14.6
369.1
355.2
417.9
404.0
19×0.75
14.8
14.8
16.8
16.8
498.8
482.7
562.9
546.7
27×0.75
17.4
17.4
19.4
19.4
652.1
632.9
729.1
709.9
37×0.75
19.4
19.4
21.6
21.6
816.1
794.7
911.7
890.3

150/250V交联聚乙烯绝缘无卤低烟阻燃A类耐火船用控制电缆2-37芯(1.0 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量/(kg/km)
WDZAN-CKYJY
WDZAN-CKYJY80
WDZAN-CKYJY90
WDZAN-CKYJY83
WDZAN-CKYJY93
WDZAN-CKYJY
WDZAN-CKYJY80
WDZAN-CKYJY90
WDZAN-CKYJY83
WDZAN-CKYJY93
2×1.0
10.5
149.4
4×1.0
12.0
191.3
7×1.0
13.8
272.7
12×1.0
17.6
421.0
19×1.0
20.5
591.6
27×1.0
24.3
793.7
37×1.0
27.1
1017.1
2×1.0
8.9
8.9
9.7
9.7
174.1
167.0
206.4
199.3
4×1.0
10.2
10.2
11.0
11.0
213.1
205.1
251.0
242.9
7×1.0
12.2
12.2
13.0
13.0
304.6
295.1
350.2
340.6
12×1.0
15.8
15.8
17.0
17.0
503.2
484.5
572.2
553.5
19×1.0
18.7
18.7
19.9
19.9
687.8
665.9
778.8
756.9
27×1.0
22.5
22.5
23.7
23.7
908.0
881.7
1018.2
991.8
37×1.0
25.3
25.3
26.5
26.5
1145.5
1115.9
1282.5
1252.9


150/250V交联聚乙烯绝缘无卤低烟阻燃A类船用控制电缆2-37芯(1.0 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
WDZA-CKYJY
WDZA-CKYJY80
WDZA-CKYJY90
WDZA-CKYJY83
WDZA-CKYJY93
WDZA-CKYJY
WDZA-CKYJY80
WDZA-CKYJY90
WDZA-CKYJY83
WDZA-CKYJY93
2×1.0
7.2
101.3
4×1.0
8.1
124.8
7×1.0
9.7
191.7
12×1.0
12.3
296.5
19×1.0
14.5
429.7
27×1.0
17.1
574.7
37×1.0
19.2
750.2
2×1.0
8.0
8.0
9.6
9.6
147.9
142.1
173.1
167.4
4×1.0
8.9
8.9
10.5
10.5
177.3
170.8
206.6
200.1
7×1.0
10.5
10.5
12.1
12.1
253.6
246.0
288.5
280.9
12×1.0
13.5
13.5
15.3
15.3
415.8
401.0
468.1
453.4
19×1.0
15.7
15.7
17.7
17.7
568.6
551.4
637.4
620.3
27×1.0
18.5
18.5
20.5
20.5
749.0
728.6
831.8
811.4
37×1.0
20.6
20.6
22.8
22.8
945.2
922.3
1048.1
1025.2

150/250V交联聚乙烯绝缘阻燃A类船用控制电缆2-37芯(1.0 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-CKYJY
ZA-CKYJY80
ZA-CKYJY90
ZA-CKYJY83
ZA-CKYJY93
ZA-CKYJY
ZA-CKYJY80
ZA-CKYJY90
ZA-CKYJY83
ZA-CKYJY93
2×1.0
7.2
101.3
4×1.0
8.1
124.8
7×1.0
9.7
191.7
12×1.0
12.3
296.5
19×1.0
14.5
429.7
27×1.0
17.1
574.7
37×1.0
19.2
750.2
2×1.0
8.0
8.0
9.6
9.6
147.9
142.1
173.1
167.4
4×1.0
8.9
8.9
10.5
10.5
177.3
170.8
206.6
200.1
7×1.0
10.5
10.5
12.1
12.1
253.6
246.0
288.5
280.9
12×1.0
13.5
13.5
15.3
15.3
415.8
401.0
468.1
453.4
19×1.0
15.7
15.7
17.7
17.7
568.6
551.4
637.4
620.3
27×1.0
18.5
18.5
20.5
20.5
749.0
728.6
831.8
811.4
37×1.0
20.6
20.6
22.8
22.8
945.2
922.3
1048.1
1025.2


150/250V交联聚乙烯绝缘无卤低烟阻燃A类耐火船用控制电缆2-37芯(1.5 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
WDZAN-CKYJY
WDZAN-CKYJY80
WDZAN-CKYJY90
WDZAN-CKYJY83
WDZAN-CKYJY93
WDZAN-CKYJY
WDZAN-CKYJY80
WDZAN-CKYJY90
WDZAN-CKYJY83
WDZAN-CKYJY93
2×1.5
11.6
177.4
4×1.5
13.1
229.7
7×1.5
15.2
333.4
12×1.5
19.8
530.0
19×1.5
23.0
753.5
27×1.5
27.6
1030.4
37×1.5
30.8
1328.2
2×1.5
9.8
9.8
12.2
12.2
198.7
190.9
234.9
227.2
4×1.5
11.5
11.5
13.9
13.9
260.3
251.2
303.0
293.9
7×1.5
13.6
13.6
16.6
16.6
412.9
396.7
471.3
455.1
12×1.5
18.0
18.0
21.2
21.2
623.1
602.0
710.6
689.4
19×1.5
21.2
21.2
24.4
24.4
862.1
837.2
965.4
940.6
27×1.5
25.6
25.6
29.0
29.0
1146.6
1116.7
1285.1
1255.3
37×1.5
28.8
28.8
32.4
32.4
1458.5
1425.0
1629.5
1595.9

150/250V交联聚乙烯绝缘无卤低烟阻燃A类船用控制电缆2-37芯(1.5 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量/(kg/km)
WDZA-CKYJY
WDZA-CKYJY80
WDZA-CKYJY90
WDZA-CKYJY83
WDZA-CKYJY93
WDZA-CKYJY
WDZA-CKYJY80
WDZA-CKYJY90
WDZA-CKYJY83
WDZA-CKYJY93
2×1.5
8.1
119.1
4×1.5
9.5
160.6
7×1.5
11.1
242.8
12×1.5
14.5
388.6
19×1.5
16.8
559.6
27×1.5
20.2
766.6
37×1.5
22.7
1007.3
2×1.5
8.9
8.9
10.5
10.5
171.5
165.0
200.7
194.2
4×1.5
10.3
10.3
11.9
11.9
221.4
213.9
255.5
248.0
7×1.5
12.3
12.3
14.1
14.1
350.6
337.3
397.0
383.7
12×1.5
15.7
15.7
17.7
17.7
527.7
510.5
596.8
579.6
19×1.5
18.2
18.2
20.2
20.2
730.9
710.9
812.2
792.1
27×1.5
21.6
21.6
23.8
23.8
971.1
947.2
1079.6
1055.7
37×1.5
24.1
24.1
26.5
26.5
1236.4
1209.6
1370.1
1343.3


150/250V交联聚乙烯绝缘阻燃A类船用控制电缆2-37芯(1.5 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-CKYJY
ZA-CKYJY80
ZA-CKYJY90
ZA-CKYJY83
ZA-CKYJY93
ZA-CKYJY
ZA-CKYJY80
ZA-CKYJY90
ZA-CKYJY83
ZA-CKYJY93
2×1.5
8.1
119.1
4×1.5
9.5
160.6
7×1.5
11.1
242.8
12×1.5
14.5
388.6
19×1.5
16.8
559.6
27×1.5
20.2
766.6
37×1.5
22.7
1007.3
2×1.5
8.9
8.9
10.5
10.5
171.5
165.0
200.7
194.2
4×1.5
10.3
10.3
11.9
11.9
221.4
213.9
255.5
248.0
7×1.5
12.3
12.3
14.1
14.1
350.6
337.3
397.0
383.7
12×1.5
15.7
15.7
17.7
17.7
527.7
510.5
596.8
579.6
19×1.5
18.2
18.2
20.2
20.2
730.9
710.9
812.2
792.1
27×1.5
21.6
21.6
23.8
23.8
971.1
947.2
1079.6
1055.7
37×1.5
24.1
24.1
26.5
26.5
1236.4
1209.6
1370.1
1343.3


9.4 额定电压150/250V乙丙绝缘船用控制电缆
9.4.1 产品简介

执行标准

本产品按照IEC 60092-350、IEC 60092-351、IEC 60092-376、IEC 60092-359、IEC 60754、IEC 60332、IEC 60228、IEC 61034及GB/T 9332-2008设计制造。

用途

本产品适用于船舶及离岸装置控制和仪器回路用(屏蔽和非屏蔽)电能传输。

使用特性

1 、额定电压U0/U为150/250 V。

2 、具有良好的阻燃性、耐侯、耐酸、碱腐蚀等特性。

3 、电缆敷设时的最小弯曲半径:

金属编织铠装型6D;非铠装型D≤25mm时为4D、D>25mm时为6D。

4 、电缆长期允许工作温度90℃,短路时(最长持续时间不超过5S)电缆导体最高额定温度250℃。

5 、电缆敷设温度不低于0℃。

结构示意图

ZA-CKEH、ZA-CKEF     ZA-CKEH80、ZA-CKEH90     ZA-CKEF80、ZA-CKEF90


ZA-CKEH83、ZA-CKEH93      ZA-CKEF83、ZA-CKEF93

主要性能
耐压试验
额定电压(U0/U
50Hz;5min试验电压
150/250 V
1.5 kV不击穿

燃烧性能
燃烧试验
试验标准
成束燃烧
符合IEC 60332-3(A)

电性能
标称截面/㎜2
20时导体直流电阻
不大于(Ω/km)
绝缘电阻不小于MΩ·km
20
工作温度
0.75
26.3
1168
1.168
1.0
19.3
1048
1.048
1.5
12.9
1021
1.021


9.3.2 型号及名称

型  号
名        称
ZA-CKEH
乙丙绝缘氯化聚乙烯护套阻燃A类船用控制电缆
ZA-CKEH80
乙丙绝缘氯化聚乙烯内套裸镀锡铜丝编织铠装阻燃A类船用控制电缆
ZA-CKEH90
乙丙绝缘氯化聚乙烯内套裸镀锌钢丝编织铠装阻燃A类船用控制电缆
ZA-CKEH83
乙丙绝缘氯化聚乙烯内套镀锡铜丝编织铠装低烟无卤聚烯烃外套阻燃A类船用控制电缆
ZA-CKEH93
乙丙绝缘氯化聚乙烯内套镀锌钢丝编织铠装低烟无卤聚烯烃外套阻燃A类船用控制电缆
ZA-CKEF
乙丙绝缘氯丁护套阻燃A类船用控制电缆
ZA-CKEF80
乙丙绝缘氯丁内套裸镀锡铜丝编织铠装阻燃A类船用控制电缆
ZA-CKEF90
乙丙绝缘氯丁内套裸镀锌钢丝编织铠装阻燃A类船用控制电缆
ZA-CKEF83
乙丙绝缘氯丁内套镀锡铜丝编织铠装低烟无卤聚烯烃外套阻燃A类船用控制电缆
ZA-CKEF93
乙丙绝缘氯丁内套镀锌钢丝编织铠装低烟无卤聚烯烃外套阻燃A类船用控制电缆
9.3.3 生产范围

型   号
芯  数
标称截面/㎜2
ZA-CKEH ZA-CKEF
ZA-CKEH80 ZA-CKEF80
ZA-CKEH90 ZA-CKEF90
ZA-CKEH83 ZA-CKEF83
ZA-CKEH93 ZA-CKEF93
2-37
0.75
2-37
1.0
2-37
1.5

9.3.4 电缆结构尺寸

150/250V乙丙绝缘阻燃A类船用控制电缆2-37芯(0.75 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-CKEH
ZA-CKEF
ZA-
CKEH80
ZA-
CKEF80
ZA-
CKEH90
ZA-
CKEF90
ZA-
CKEH83
ZA-
CKEF83
ZA-
CKEH93
ZA-
CKEF93
ZA-CKEH
ZA-CKEF
ZA-
CKEH80
ZA-
CKEF80
ZA-
CKEH90
ZA-
CKEF90
ZA-
CKEH83
ZA-
CKEF83
ZA-
CKEH93
ZA-
CKEF93
2×0.75
7.2
79.3
4×0.75
8.2
126.8
7×0.75
9.7
195.1
12×0.75
12.4
302.2
19×0.75
14.6
438.5
27×0.75
17.2
587.1
37×0.75
19.4
767.0
2×0.75
7.8
7.8
9.4
9.4
107.2
103.7
132.6
129.1
4×0.75
9.0
9.0
10.6
10.6
169.3
164.0
198.8
193.5
7×0.75
10.5
10.5
12.3
12.3
245.2
239.0
285.2
279.0
12×0.75
13.4
13.4
15.2
15.2
373.1
365.2
425.9
417.9
19×0.75
15.6
15.6
17.6
17.6
521.2
512.0
590.6
581.3
27×0.75
18.4
18.4
20.6
20.6
694.7
683.7
787.1
776.1
37×0.75
20.4
20.4
22.6
22.6
876.1
863.9
979.8
967.6
150/250V乙丙绝缘阻燃A类船用控制电缆2-37芯(1.0 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-CKEH
ZA-CKEF
ZA-
CKEH80
ZA-
CKEF80
ZA-
CKEH90
ZA-
CKEF90
ZA-
CKEH83
ZA-
CKEF83
ZA-
CKEH93
ZA-
CKEF93
ZA-CKEH
ZA-CKEF
ZA-
CKEH80
ZA-
CKEF80
ZA-
CKEH90
ZA-
CKEF90
ZA-
CKEH83
ZA-
CKEF83
ZA-
CKEH93
ZA-
CKEF93
2×1.0
7.6
88.0
4×1.0
8.6
142.4
7×1.0
10.3
221.3
12×1.0
13.2
345.9
19×1.0
15.5
506.3
27×1.0
18.5
691.9
37×1.0
20.6
896.0
2×1.0
8.2
8.2
9.8
9.8
117.2
113.6
144.1
140.5
4×1.0
9.4
9.4
11.0
11.0
187.1
181.5
218.4
212.9
7×1.0
11.1
11.1
12.9
12.9
274.1
267.6
316.7
310.1
12×1.0
14.2
14.2
16.0
16.0
421.0
412.6
477.3
468.9
19×1.0
16.5
16.5
18.5
18.5
593.9
584.1
668.0
658.2
27×1.0
19.5
19.5
21.7
21.7
796.4
784.7
895.3
883.6
37×1.0
21.6
21.6
23.8
23.8
1012.0
999.0
1123.0
1110.0
150/250V乙丙绝缘阻燃A类船用控制电缆2-37芯(1.5 mm2
芯数×标
称截面
mm2
电缆参考外径mm
电缆近似重量(kg/km)
ZA-CKEH
ZA-CKEF
ZA-
CKEH80
ZA-
CKEF80
ZA-
CKEH90
ZA-
CKEF90
ZA-
CKEH83
ZA-
CKEF83
ZA-
CKEH93
ZA-
CKEF93
ZA-CKEH
ZA-CKEF
ZA-
CKEH80
ZA-
CKEF80
ZA-
CKEH90
ZA-
CKEF90
ZA-
CKEH83
ZA-
CKEF83
ZA-
CKEH93
ZA-
CKEF93
2×1.5
8.5
131.4
4×1.5
10.0
183.6
7×1.5
11.7
281.4
12×1.5
15.3
453.8
19×1.5
18.0
670.1
27×1.5
21.4
909.4
37×1.5
24.1
1201.4
2×1.5
9.1
9.1
10.7
10.7
175.6
170.1
206.5
201.0
4×1.5
10.8
10.8
12.6
12.6
234.9
228.6
276.0
269.7
7×1.5
12.5
12.5
14.3
14.3
341.2
333.8
390.5
383.1
12×1.5
16.3
16.3
18.3
18.3
540.7
531.0
614.1
604.4
19×1.5
19.0
19.0
21.2
21.2
771.6
760.3
867.4
856.0
27×1.5
22.6
22.6
24.8
24.8
1042.2
1028.6
1157.9
1144.3
37×1.5
25.3
25.3
27.7
27.7
1350.4
1335.2
1493.0
1477.7

9.5 额定电压150/250 V船用通信电缆

9.5.1 产品简介
执行标准
本产品按照IEC 60092-350、IEC 60092-351、IEC 60092-376、IEC 60092-359、IEC 60332、IEC 60228、IEC 61034及GB/T 9332-2008设计制造。
用途
本产品适用于船舶及离岸装置控制和仪器回路用(屏蔽和非屏蔽)信号传输。
使用特性
1 、额定电压U0/U为150/250 V。
2 、具有良好的阻燃性、耐侯、耐酸、碱腐蚀等特性。
3 、电缆敷设时的最小弯曲半径:
金属编织铠装型6D;非铠装型D≤25mm时为4D、D>25mm时为6D。
4 、电缆长期允许工作温度90℃,短路时(最长持续时间不超过5S)电缆导体最高额定温度250℃。
5 、电缆敷设温度不低于0℃。
结构示意图

  WDZAN-CHYJY            WDZAN-CHYJY80、WDZAN-CHYJY80

WDZAN-CHYJY83、WDZAN-CHYJY93            WDZAN-CHYJPY

WDZAN-CHYJPY80、WDZAN-CHYJPY90  WDZAN-CHYJPY83、WDZAN-CHYJPY93


WDZAN-CHYJPZPY



主要性能
耐压试验
额定电压(U0/U
50Hz;5min试验电压
150/250 V
1.5 kV不击穿

燃烧性能
燃烧试验
试验标准
成束燃烧
符合IEC 60332-3(A)
线路完整性试验
符合IEC 60331

电性能
标称截面mm2
20时导体直流电阻
不大于(Ω/km)
绝缘电阻不小于MΩ·km
0.75
26.3
在20℃±5℃时,屏蔽绝缘电阻,单独屏蔽的线对、三线组或四线组单元及任何整体屏蔽之间的绝缘电阻应不低于1 MΩ·km
在20℃±5℃时,任何屏蔽及铠装电缆 的铠装之间的 绝缘电阻,  应不低于    0.25 MΩ·km
1.0
19.3
1.5
12.9
9.5.2 型号及名称

型  号
名        称
WDZAN-CHYJY
交联聚乙烯绝缘聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJPZPY
交联聚乙烯绝缘镀锡铜丝单独屏蔽整体屏蔽聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJY80
交联聚乙烯绝缘镀锡铜丝编织铠装聚烯烃内护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJY90
交联聚乙烯绝缘镀锌钢丝编织铠装聚烯烃内护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJY83
交联聚乙烯绝缘镀锡铜丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJY93
交联聚乙烯绝缘镀锌钢丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJPY
交联聚乙烯绝缘镀锡铜丝单独屏蔽聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJPY-83
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锡铜丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJPY-93
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锌钢丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJPY-80
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锡铜丝编织铠装聚烯烃内护套无卤低烟阻燃A类耐火船用通信电缆
WDZAN-CHYJPY-90
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锌钢丝编织铠装聚烯烃内护套无卤低烟阻燃A类耐火船用通信电缆
WDZA-CHYJY
交联聚乙烯绝缘聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJPZPY
交联聚乙烯绝缘镀锡铜丝单独屏蔽整体屏蔽聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJY80
交联聚乙烯绝缘镀锡铜丝编织铠装聚烯烃内护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJY90
交联聚乙烯绝缘镀锌钢丝编织铠装聚烯烃内护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJY83
交联聚乙烯绝缘镀锡铜丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJY93
交联聚乙烯绝缘镀锌钢丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJPY
交联聚乙烯绝缘镀锡铜丝单独屏蔽聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJPY-83
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锡铜丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJPY-93
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锌钢丝编织铠装聚烯烃(内)外护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJPY-80
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锡铜丝编织铠装聚烯烃内护套无卤低烟阻燃A类船用通信电缆
WDZA-CHYJPY-90
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锌钢丝编织铠装聚烯烃内护套无卤低烟阻燃A类船用通信电缆
ZA-CHYJY
交联聚乙烯绝缘聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJPZPY
交联聚乙烯绝缘镀锡铜丝单独屏蔽整体屏蔽聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJY80
交联聚乙烯绝缘镀锡铜丝编织铠装聚烯烃内护套阻燃A类船用通信电缆
ZA-CHYJY90
交联聚乙烯绝缘镀锌钢丝编织铠装聚烯烃内护套阻燃A类船用通信电缆
ZA-CHYJY83
交联聚乙烯绝缘镀锡铜丝编织铠装聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJY93
交联聚乙烯绝缘镀锌钢丝编织铠装聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJPY
交联聚乙烯绝缘镀锡铜丝单独屏蔽聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJPY-83
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锡铜丝编织铠装聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJPY-93
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锌钢丝编织铠装聚烯烃(内)外护套阻燃A类船用通信电缆
ZA-CHYJPY-80
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锡铜丝编织铠装聚烯烃内护套阻燃A类船用通信电缆
ZA-CHYJPY-90
交联聚乙烯绝缘镀锡铜丝单独屏蔽镀锌钢丝编织铠装聚烯烃内护套阻燃A类船用通信电缆

9.5.3 生产范围

型   号
芯  数
标称截面/㎜2
WDZAN-CHYJY WDZA-CHYJY ZA-CHYJY
WDZAN-CHYJPZPY WDZA-CHYJPZPY ZA-CHYJPZPY
WDZAN-CHYJY80 WDZA-CHYJY80 ZA-CHYJY80
WDZAN-CHYJY90 WDZA-CHYJY90 ZA-CHYJY90
WDZAN-CHYJY83 WDZA-CHYJY83 ZA-CHYJY83
WDZAN-CHYJY93 WDZA-CHYJY93 ZA-CHYJY93
WDZAN-CHYJPY WDZA-CHYJPY ZA-CHYJPY
WDZAN-CHYJPY83 WDZA-CHYJPY83 ZA-CHYJPY83
WDZAN-CHYJPY93 WDZA-CHYJPY93 ZA-CHYJPY93
WDZAN-CHYJPY-80 WDZA-CHYJPY80 ZA-CHYJPY80
WDZAN-CHYJPY90 WDZA-CHYJPY90 ZA-CHYJPY90
对绞组
1、3、7、12、19、
27、37
0.75~1.5
三线组
1、3、7、12
0.75~1.5
四线组
1、3、7
0.75~1.5








9.5.4 电缆结构尺寸

芯数×对数×截面
mm2
绝缘标称厚度   mm
外护套标称厚度     mm
参考外径mm
参考重量kg/km
WDZAN-CHYJYP
WDZAN-CHYJYP
1*2*0.75
0.7
1.1
11.40
187.3
3*2*0.75
0.7
1.2
19.94
508.0
7*2*0.75
0.7
1.3
26.29
771.7
12*2*0.75
0.7
1.5
35.01
1348.8
19*2*0.75
0.7
1.6
41.36
1874.2
27*2*0.75
0.7
1.8
50.27
2750.3
37*2*0.75
0.7
1.9
56.62
3493.3
1*3*0.75
0.7
1.1
11.94
195.2
3*3*0.75
0.7
1.3
22.09
670.8
7*3*0.75
0.7
1.4
29.20
946.9
12*3*0.75
0.7
1.6
39.16
1757.6
1*4*0.75
0.7
1.1
12.81
201.8
3*4*0.75
0.7
1.3
25.25
838.6
7*4*0.75
0.7
1.5
33.73
1172.9
1*2*1.0
0.7
1.1
11.76
212.8
3*2*1.0
0.7
1.2
20.63
616.5
7*2*1.0
0.7
1.4
27.45
854.5
12*2*1.0
0.7
1.5
36.54
1558.3
19*2*1.0
0.7
1.6
43.16
2078.3
27*2*1.0
0.7
1.8
52.24
3085.0
37*2*1.0
0.7
1.9
58.86
3842.8
1*3*1.0
0.7
1.1
12.32
210.2
3*3*1.0
0.7
1.3
22.86
714.6
7*3*1.0
0.7
1.4
30.47
1057.2
12*3*1.0
0.7
1.6
40.64
1919.4
1*4*1.0
0.7
1.1
13.24
220.5
3*4*1.0
0.7
1.3
26.18
896.1
7*4*1.0
0.7
1.5
35.02
1298.2
1*2*1.5
0.8
1.1
12.70
239.2
3*2*1.5
0.8
1.3
22.64
762.3
7*2*1.5
0.8
1.4
30.16
1029.2
12*2*1.5
0.8
1.6
40.21
1901.0
19*2*1.5
0.8
1.7
47.74
2534.7
27*2*1.5
0.8
1.9
57.99
3808.9
37*2*1.5
0.8
2.1
65.52
4748.0
1*3*1.5
0.8
1.1
13.34
277.4
3*3*1.5
0.8
1.3
25.12
887.8
7*3*1.5
0.8
1.5
33.55
1288.9
12*3*1.5
0.8
1.7
45.02
2386.8
1*4*1.5
0.8
1.1
14.38
262.9
3*4*1.5
0.8
1.4
29.04
1081.4
7*4*1.5
0.8
1.6
38.84
1610.2



芯数×对数×截面
mm2
绝缘标称厚度   mm
外护套标称厚度     mm
参考外径mm
参考重量kg/km
WDZAN-CHYJY
WDZAN-CHYJY
1*2*0.75
0.7
1.1
11.10
156.50
3*2*0.75
0.7
1.2
16.43
241.3
7*2*0.75
0.7
1.3
21.48
434.0
12*2*0.75
0.7
1.4
28.22
688.0
19*2*0.75
0.7
1.5
33.27
993.9
27*2*0.75
0.7
1.6
40.01
1364.4
37*2*0.75
0.7
1.7
45.06
1783.3
1*3*0.75
0.7
1.1
11.64
162.3
3*3*0.75
0.7
1.2
18.37
315.3
7*3*0.75
0.7
1.3
24.10
582.9
12*3*0.75
0.7
1.4
31.77
932.6
1*4*0.75
0.7
1.1
12.51
165.5
3*4*0.75
0.7
1.3
22.47
415.7
7*4*0.75
0.7
1.4
29.93
786.5
1*2*1.0
0.7
1.1
11.46
180.7
3*2*1.0
0.7
1.2
17.07
267.3
7*2*1.0
0.7
1.3
22.37
489.5
12*2*1.0
0.7
1.4
29.45
781.1
19*2*1.0
0.7
1.5
34.75
1136.9
27*2*1.0
0.7
1.6
42.03
1586.4
37*2*1.0
0.7
1.7
47.12
2054.9
1*3*1.0
0.7
1.1
12.02
175.9
3*3*1.0
0.7
1.2
19.08
352.3
7*3*1.0
0.7
1.3
25.09
662.6
12*3*1.0
0.7
1.5
33.34
1082.0
1*4*1.0
0.7
1.1
12.94
182.7
3*4*1.0
0.7
1.3
23.60
477.4
7*4*1.0
0.7
1.4
31.22
895.0
1*2*1.5
0.8
1.1
12.40
203.4
3*2*1.5
0.8
1.2
18.93
334.1
7*2*1.5
0.8
1.3
24.88
621.6
12*2*1.5
0.8
1.5
33.05
1012.4
19*2*1.5
0.8
1.6
39.00
1479.2
27*2*1.5
0.8
1.7
47.17
2062.1
37*2*1.5
0.8
1.9
53.32
2732.8
1*3*1.5
0.8
1.1
13.04
239.2
3*3*1.5
0.8
1.3
21.19
443.4
7*3*1.5
0.8
1.4
27.95
848.0
12*3*1.5
0.8
1.6
37.42
1408.5
1*4*1.5
0.8
1.1
14.08
220.6
3*4*1.5
0.8
1.4
26.25
598.8
7*4*1.5
0.8
1.5
35.04
1159.4



芯数×对数×截面
mm2
绝缘标称厚度   mm
外护套标称厚度     mm
参考外径mm
参考重量kg/km
WDZAN-CHYJPZPY
WDZAN-CHYJPZPY

1*2*0.75
0.7
1.1
12.00
230.1
3*2*0.75
0.7
1.3
20.94
622.3
7*2*0.75
0.7
1.4
27.29
923.6
12*2*0.75
0.7
1.5
35.81
1535.5
19*2*0.75
0.7
1.6
42.16
2095.5
27*2*0.75
0.7
1.8
51.07
3019.9
37*2*0.75
0.7
1.9
57.42
3797.5
1*3*0.75
0.7
1.1
12.54
240.3
3*3*0.75
0.7
1.3
22.89
786.7
7*3*0.75
0.7
1.4
30.00
1101.8
12*3*0.75
0.7
1.6
39.96
1966.6
1*4*0.75
0.7
1.1
13.41
250.5
3*4*0.75
0.7
1.4
26.25
984.3
7*4*0.75
0.7
1.5
34.53
1352.3
1*2*1.0
0.7
1.1
12.36
257.2
3*2*1.0
0.7
1.3
21.63
734.9
7*2*1.0
0.7
1.4
28.25
999.6
12*2*1.0
0.7
1.5
37.34
1753.4
19*2*1.0
0.7
1.7
44.16
2330.0
27*2*1.0
0.7
1.8
53.04
3365.5
37*2*1.0
0.7
1.9
59.66
4159.6
1*3*1.0
0.7
1.1
12.92
256.9
3*3*1.0
0.7
1.3
23.66
834.8
7*3*1.0
0.7
1.4
31.27
1219.0
12*3*1.0
0.7
1.6
41.44
2136.6
1*4*1.0
0.7
1.1
14.04
288.5
3*4*1.0
0.7
1.4
27.18
1047.4
7*4*1.0
0.7
1.5
35.82
1484.8
1*2*1.5
0.8
1.1
13.50
304.1
3*2*1.5
0.8
1.3
23.44
881.3
7*2*1.5
0.8
1.5
31.16
1203.8
12*2*1.5
0.8
1.6
41.01
2115.9
19*2*1.5
0.8
1.8
48.74
2813.3
27*2*1.5
0.8
2.0
58.99
4148.0
37*2*1.5
0.8
2.1
66.32
5100.6
1*3*1.5
0.8
1.1
13.94
328.4
3*3*1.5
0.8
1.4
26.12
1032.6
7*3*1.5
0.8
1.5
34.35
1467.2
12*3*1.5
0.8
1.7
45.82
2627.8
1*4*1.5
0.8
1.2
15.38
344.3
3*4*1.5
0.8
1.4
29.84
1235.4
7*4*1.5
0.8
1.6
39.64
1817.3



Copyrights(c) ALL RIGHT RESERVED 版权所有 抚顺电缆厂(

地址:中国.辽宁省抚顺市东洲区浑河南路东段六号 传真:024-54644165 024-54629237 电话:024-54644132 54644139 电子邮箱:fscable6409@126.com
技术支持:抚顺经纬网络技术开发有限公司 [管理入口]

辽公网安备 21040302000043号
