架空绝缘电缆
浏览:3184次    时间:2015年3月20日

6.1 额定电压1kV及以下架空绝缘电缆

6.1.1 产品简介

执行标准
本产品按照GB/T 12527-2008、Q/FSZF·002-2013设计制造。
用途
适用于架空固定敷设及引户线等。
型号及名称

型  号
名          称
JKV
额定电压1kV铜芯聚氯乙烯绝缘架空电缆
JKLV
额定电压1kV铝芯聚氯乙烯绝缘架空电缆
JKY
额定电压1kV铜芯聚乙烯绝缘架空电缆
JKLY
额定电压1kV铝芯聚乙烯绝缘架空电缆
JKYJ
额定电压1kV铜芯交联聚乙烯绝缘架空电缆
JKLYJ
额定电压1kV铝芯交联聚乙烯绝缘架空电缆
JKLGYJ
额定电压1kV加强型(铝绞线带钢芯)交联聚乙烯绝缘架空电缆

型号说明





项    目
代号
说明
系列代号
JK
架空电缆
绝缘材料代号
V
聚氯乙烯
Y
聚乙烯
YJ
交联聚乙烯
导体材料代号
T(省略)
铜芯
L
铝芯
LG
加强型(铝绞线带钢芯)


使用特性
1 额定电压U为1kV及以下。
2 电缆导体长期允许的最高工作温度聚氯乙烯、聚乙烯绝缘应不超过70℃,交联聚乙烯绝缘应不超过90℃。
3 电缆敷设温度应不低于-20℃。
4 电缆允许弯曲半径:电缆外径(D)小于25mm者应不小于4D,电缆外径(D)为25mm及以上者,应不小于6D。

电缆结构图


电缆的电气性能和机械性能

标称
截面
mm2
20时导体直流电阻
不大于(Ω/km)
额定工作温度时
最小绝缘电阻
(MΩ·km)
电缆拉断力
不小于N
钢丝抗张
强度不小于N/mm2
软铜芯
铜芯
铝芯
70
90
铜芯
铝芯
10
1.906
1.83
3.08
0.0067
0.67
3471
1650
630
16
1.198
1.15
1.91
0.0065
0.65
5486
2517
630
25
0.749
0.727
1.20
0.0054
0.54
8465
3762
630
35
0.540
0.524
.868
0.0054
0.54
11731
5177
630
50
0.399
0.387
0.641
0.0046
0.46
16502
7011
630
70
0.276
0.268
0.443
0.0040
0.40
23461
10354
630
95
0.199
0.193
0.320
0.0039
0.39
31759
13727
630
120
0.158
0.153
0.253
0.0035
0.35
39911
17339
630
150
0.128
0.124
0.206
0.0035
0.35
49505
21033
630
185
0.1021
0.0991
0.164
0.0035
0.35
1846
26732
630
240
0.0777
0.0754
0.125
0.0034
0.34
79823
34679
630


6.1.2 额定电压0.6/1kV架空绝缘电缆生产范围

型    号
芯数
标称截面mm2
JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKLGYJ
1
10~240
JKLYJ
2、4
10~120
JKLV、JKLY、JKLYJ
3+K
10~120
注:K表示带承载的中性导体,根据配电工程要求,任选其中截面与主线芯搭配


6.1.3 电缆主要结构尺寸及重量

额定电压1kV架空绝缘电缆(单芯)主要结构尺寸及重量

标称截面
mm2
电缆近似外径
mm
电缆近似重量(kg/km)
JKV
JKY、JKYJ
JKLV
JKLY、JKLYJ
1×10
6.5
111.3
103.0
49.7
41.4
1×16
8.0
173.9
161.6
76.2
63.9
1×25
9.4
260.7
246.0
107.3
92.5
1×35
11.0
360.5
340.4
147.7
127.6
1×50
12.3
499.9
476.7
195.9
172.7
1×70
14.4
685.6
658.3
260.0
232.8
1×95
16.5
934.2
898.1
352.3
316.2
1×120
18.1
1164.6
1124.7
429.5
389.6
1×150
20.2
1457.2
1406.8
538.3
487.9
1×185
22.5
1786.5
1724.3
660.7
598.5
1×240
25.6
2308.6
2231.2
848.1
770.7

额定电压1kV架空绝缘电缆(4芯)主要结构尺寸及重量

标称截面
mm2
电缆近似外径
mm
电缆近似重量(kg/km)
JKV
JKY、JKYJ
JKLV
JKLY、JKLYJ
4×10
11.8
453.1
419.0
201.8
167.7
4×16
14.4
708.0
657.9
309.3
259.2
4×25
16.8
1069.6
1009.5
437.9
377.8
4×35
19.6
1478.8
1396.9
603.0
521.2
4×50
22.2
1953.0
1858.6
770.8
676.3
4×70
25.6
2755.1
2644.0
1045.3
934.3
4×95
29.6
3801.5
3654.5
1430.5
1283.6
4×120
32.4
4737.3
4574.8
1743.9
1581.3
4×150
36.4
5835.4
5629.9
2157.9
1952.4
4×185
40.4
7308.2
7054.9
2695.0
2441.7
4×240
45.6
9552.6
9237.3
3493.0
3177.7

额定电压1kV加强型(铝绞线带钢芯)交联聚乙烯绝缘架空电缆主要结构尺寸及重量

标称截面mm2
电缆近似外径mm
电缆近似重量(kg/km)
JKLGYJ
1×10/2
6.5
58.8
1×16/3
7.95
88.6
1×25/4
9.36
130.9
1×35/6
10.96
179.7
1×50/8
12.4
239.6
1×70/10
14.2
327.0
1×95/20
17.07
480.4
1×120/25
18.94
606.7
1×150/25
20.7
699.3
1×185/30
22.88
853.2
1×240/30
26.0
1073.5

6.2 额定电压10kV架空绝缘电缆

6.2.1 产品简介

执行标准
本产品按照GB/T 14049-2008、Q/FSZF·002-2013设计制造。
用途
适用于架空固定敷设用,电缆架设时,应考虑电缆和树木保持一定距离。
型号及名称

型 号
名        称
JKY
铜芯聚乙烯绝缘架空电缆
JKLY
铝芯聚乙烯绝缘架空电缆
JKYJ
铜芯交联聚乙烯绝缘架空电缆
JKLYJ
铝芯交联聚乙烯绝缘架空电缆
JKLY/Q
铝芯轻型聚乙烯薄绝缘架空电缆
JKLYJ/Q
铝芯轻型交联聚乙烯薄绝缘架空电缆
JKLGYJ
加强型(铝绞线带钢芯)交联聚乙烯绝缘架空电缆
JKLGYJ/Q
加强型(铝绞线带钢芯)轻型交联聚乙烯薄绝缘架空电缆

型号说明
项目
代号
说明
系列代号
JK
架空电缆
材料和结构特征代号
V
聚氯乙烯
Y
聚乙烯
YJ
交联聚乙烯
Q
轻型薄绝缘结构
省略
普通绝缘结构
T(省略)
铜芯
L
铝芯
LG
加强型(铝绞线带钢芯)

使用特性
①额定电压为10kV。
②电缆敷设温度应不低于-20℃
③短路时(最长时间不超过5s)电缆最高温度交联聚乙烯绝缘应不超过250℃,高密度聚乙烯绝缘应不超过150℃
④导体允许的最高工作温度:有承载线结构的电缆由绝缘的最高长期允许工作温度决定,交联聚乙烯绝缘90℃,高密度聚乙烯绝缘75℃。
⑤电缆的允许弯曲半径不小于电缆弯曲试验时用圆柱体直径

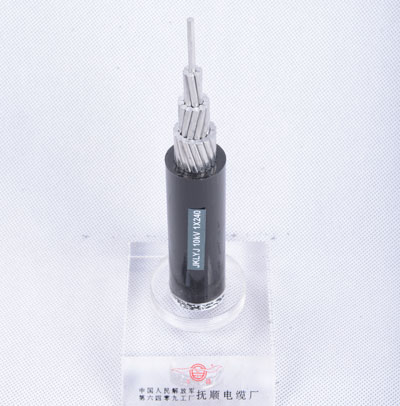

电缆结构图


6.2.2 额定电压10kV架空绝缘电缆生产范围

型    号
芯  数
标称截面/mm2
JKY、JKLY、JKYJ、JKLYJ、JKLGYJ
1
10~400
3
25~400
JKLYJ/Q、JKLY/Q
1
25~400


6.2.3 电缆主要结构尺寸及重量

额定电压10kV JKY、JKYJ、JKLY、JKLYJ型架空绝缘电缆主要结构尺寸及重量

标称截面mm2
电缆近似外径mm
电缆近似重量(kg/km)
JKY、JKYJ
JKLY、JKLYJ
1×10
11.6
183.8
116.9
1×16
12.6
258.9
147.8
1×25
13.8
352.6
185.8
1×35
14.8
452.2
224.1
1×50
16.1
608.3
281.8
1×70
17.8
809.0
356.4
1×95
19.6
1073.0
453.7
1×120
21.0
1311.1
537.4
1×150
22.6
1602.1
639.0
1×185
24.2
1969.8
763.7
1×240
26.4
2473.0
934.5
1×300
28.6
3051.3
1128.1

额定电压10kV JKLY/Q、JKLYJ/Q型轻型架空绝缘电缆主要结构尺寸及重量

标称截面mm2
电缆近似外径mm
电缆近似重量(kg/km)
JKLY/Q、JKLYJ/Q
1×25
12
152.3
1×35
13
187.9
1×50
14.3
242.3
1×70
16
312.4
1×95
17.8
405.0
1×120
19.2
485.2
1×150
20.8
582.5
1×185
22.4
703.1
1×240
24.6
868.2
1×300
26.8
1056.1

额定电压10kV JKLGYJ型加强型架空绝缘电缆主要结构尺寸及重量

标称截面mm2
电缆近似外径mm
电缆近似重量(kg/km)
JKLGYJ
1×10/2
11.30
144.0
1×16/3
12.35
179.1
1×25/4
13.76
238.7
1×35/6
14.96
292.1
1×50/8
16.40
370.5
1×70/10
18.20
473.8
1×95/20
20.67
639.3
1×120/25
22.54
781.2
1×150/25
23.90
873.1
1×185/30
25.68
1027.7
1×240/30
28.40
1252.3
