执行标准
本产品按照GB/T 5013-2008、JB/T 8735-2011设计制造。
用途
本产品适用于交流额定电压(U0/U)为450/750V及以下家用电器、电动工具和各种移动式电气设备做电源连接用。广泛应用于建筑及机电行业。
型号及名称
型 号 |
名 称 |
YQ YQW |
轻型橡套软电缆 |
YZ YZW |
中型橡套软电缆 |
YC YCW |
普通氯丁或其他相当的合成弹性体橡套软电缆 |
YH |
橡套电焊机电缆 |
YHF |
氯丁或其他相当的合成弹性体橡套电焊机电缆 |
使用特性
1额定电压U0/U分别为300/300V和300/500V,450/750V。
2电缆导体长期运行温度不高于60℃。
3 “W”型电缆具有耐气候和一定的耐油性能,适宜户外和接触油污的场合使用。

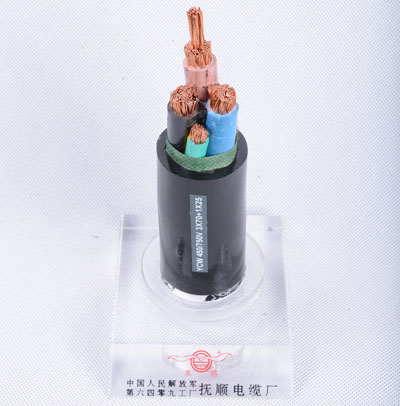

结构简图
工频电压试验
额定电压(U0/U)V |
300/300 |
300/500 |
450/750 |
试验电压V(持续5min) |
2000 |
2000 |
2500 |
20℃时导体直流电阻最大值(Ω/km)
标称截面mm2 |
铜芯 |
镀锡铜芯 |
0.3 |
69.2 |
71.2 |
0.5 |
39.0 |
40.1 |
0.75 |
26.0 |
26.7 |
1.0 |
19.5 |
20.0 |
1.5 |
13.3 |
13.7 |
2.5 |
7.98 |
8.21 |
4 |
4.95 |
5.09 |
6 |
3.30 |
3.39 |
10 |
1.91 |
1.95 |
16 |
1.21 |
1.24 |
25 |
0.780 |
0.795 |
35 |
0.554 |
0.565 |
50 |
0.386 |
0.393 |
70 |
0.272 |
0.277 |
95 |
0.206 |
0.210 |
120 |
0.161 |
0.164 |
150 |
0.129 |
0.132 |
185 |
0.106 |
0.108 |
240 |
0.0801 |
0.0817 |
300 |
0.0641 |
0.0654 |
400 |
0.0486 |
0.0495 |
型 号 |
额定电压V |
芯 数 |
标称截面mm2 |
YQ YQW |
300/300 |
2、3 |
0.3~0.5 |
YZ YZW |
300/500 |
2、3、4、5 |
0.75~6 |
4(三大一小) |
1.5~6 |
5(三大二小、四大一小) |
1.5~6 |
6 |
0.75~6 |
YC YCW |
450/750 |
1 |
1.5~400 |
2 |
1.0~95 |
3、4、5 |
1.0~150 |
4(三大一小) |
2.5~150 |
5(三大二小、四大一小) |
2.5~150 |
YH YHF |
— |
1 |
16~95 |
5.3 电缆主要结构尺寸
额定电压300/300V YQ、YQW轻型橡套软电缆主要结构尺寸
芯数×导体标称截面mm2 |
平均外径mm |
下限 |
上限 |
2×0.3 |
4.3 |
5.8 |
2×0.5 |
4.8 |
6.4 |
3×0.3 |
4.6 |
6.1 |
3×0.5 |
5.1 |
6.7 |
额定电压300/500V YZ、YZW中型橡套软电缆主要结构尺寸
芯数×导体
标称截面mm2 |
平均外径mm |
芯数×导体
标称截面mm2 |
平均外径mm |
下限 |
上限 |
下限 |
上限 |
2×0.75 |
5.7 |
7.4 |
5×2.5 |
11.9 |
15.3 |
2×1.0 |
6.1 |
8.0 |
5×4 |
14.1 |
17.9 |
2×1.5 |
7.6 |
9.8 |
5×6 |
15.7 |
20.0 |
2×2.5 |
9.0 |
11.6 |
3×1.5+1×1.0 |
8.6 |
11.2 |
2×4 |
10.6 |
13.7 |
3×2.5+1×1.5 |
10.4 |
13.3 |
2×6 |
11.8 |
15.1 |
3×4+1×2.5 |
12.3 |
15.7 |
3×0.75 |
6.2 |
8.1 |
3×6+1×4 |
13.7 |
17.5 |
3×1.0 |
6.5 |
8.5 |
3×1.5+2×1.0 |
9.1 |
11.8 |
3×1.5 |
8.0 |
10.4 |
3×2.5+2×1.5 |
11.2 |
14.4 |
3×2.5 |
9.6 |
12.4 |
3×4+2×2.5 |
13.3 |
17.0 |
3×4 |
11.3 |
14.5 |
3×6+2×4 |
15.2 |
19.4 |
3×6 |
12.6 |
16.1 |
4×1.5+1×1.0 |
9.5 |
12.2 |
4×0.75 |
6.8 |
8.8 |
4×2.5+1×1.5 |
11.6 |
14.8 |
4×1.0 |
7.1 |
9.3 |
4×4+1×2.5 |
13.9 |
17.7 |
4×1.5 |
9.0 |
11.6 |
4×6+1×4 |
15.5 |
19.7 |
4×2.5 |
10.7 |
13.8 |
6×0.75 |
8.2 |
10.7 |
4×4 |
12.7 |
16.2 |
6×1.0 |
8.7 |
11.5 |
4×6 |
14.0 |
17.9 |
6×1.5 |
10.9 |
14.0 |
5×0.75 |
7.6 |
9.9 |
6×2.5 |
13.2 |
16.9 |
5×1.0 |
8.0 |
10.3 |
6×4 |
15.5 |
19.8 |
5×1.5 |
9.8 |
12.7 |
6×6 |
17.4 |
22.1 |
注:不等芯结构中接地线芯的直流电阻值与同型号相应截面主线芯相同。 |
额定电压450/750V YC、YCW重型橡套软电缆主要结构尺寸
芯数×导体
标称截面mm2 |
平均外径mm |
芯数×导体
标称截面mm2 |
平均外径mm |
下限 |
上限 |
下限 |
上限 |
1×1.5 |
5.7 |
7.1 |
3×1.0 |
8.3 |
10.7 |
1×2.5 |
6.3 |
7.9 |
3×1.5 |
9.2 |
11.9 |
1×4 |
7.2 |
9.0 |
3×2.5 |
10.9 |
14.0 |
1×6 |
7.9 |
9.8 |
3×4 |
12.7 |
16.2 |
1×10 |
9.5 |
11.9 |
3×6 |
14.1 |
18.0 |
1×16 |
10.8 |
13.4 |
3×10 |
19.1 |
24.2 |
1×25 |
12.7 |
15.8 |
3×16 |
21.8 |
27.6 |
1×35 |
14.3 |
17.9 |
3×25 |
26.1 |
33.0 |
1×50 |
16.5 |
20.6 |
3×35 |
29.3 |
37.1 |
1×70 |
18.6 |
23.3 |
3×50 |
34.1 |
42.9 |
1×95 |
20.8 |
26.0 |
3×70 |
38.4 |
48.3 |
1×120 |
22.8 |
28.6 |
3×95 |
43.3 |
54.0 |
1×150 |
25.2 |
31.4 |
3×120 |
47.3 |
60.0 |
1×185 |
27.6 |
34.4 |
3×150 |
52.0 |
66.0 |
1×240 |
30.6 |
38.3 |
4×1.0 |
9.2 |
11.9 |
1×300 |
33.5 |
41.9 |
4×1.5 |
10.2 |
13.1 |
1×400 |
37.4 |
46.8 |
4×2.5 |
12.1 |
15.5 |
2×1.0 |
7.7 |
10.0 |
4×4 |
14.0 |
17.9 |
2×1.5 |
8.5 |
11.0 |
4×6 |
15.7 |
20.0 |
2×2.5 |
10.2 |
13.1 |
4×10 |
20.9 |
26.5 |
2×4 |
11.8 |
15.1 |
4×16 |
23.8 |
30.1 |
2×6 |
13.1 |
16.8 |
4×25 |
28.9 |
36.6 |
2×10 |
17.7 |
22.6 |
4×35 |
32.5 |
41.1 |
2×16 |
20.2 |
25.7 |
4×50 |
37.7 |
47.5 |
2×25 |
24.3 |
30.7 |
4×70 |
42.7 |
54.0 |
2×35 |
27.3 |
34.6 |
4×95 |
48.4 |
61.0 |
2×50 |
31.8 |
40.1 |
4×120 |
53.0 |
66.0 |
2×70 |
35.8 |
45.1 |
4×150 |
58.0 |
73.0 |
2×95 |
40.2 |
51.0 |
|
|
|
注:接地线芯的直流电阻值与同型号相应截面主线芯相同。 |
额定电压450/750V YC、YCW重型橡套软电缆主要结构尺寸
芯数×导体
标称截面mm2 |
平均外径mm |
芯数×导体
标称截面mm2 |
平均外径mm |
下限 |
上限 |
下限 |
上限 |
5×1.0 |
10.2 |
13.1 |
3×2.5+2×1.5 |
12.6 |
16.1 |
5×1.5 |
11.2 |
14.4 |
3×4+2×2.5 |
14.8 |
18.9 |
5×2.5 |
13.3 |
17.0 |
3×6+2×4 |
16.7 |
21.3 |
5×4 |
15.6 |
19.9 |
3×10+2×6 |
21.4 |
27.1 |
5×6 |
17.5 |
22.2 |
3×16+2×6 |
23.5 |
29.7 |
5×10 |
22.9 |
29.1 |
3×25+2×10 |
28.6 |
36.1 |
5×16 |
26.4 |
33.3 |
3×35+2×10 |
31.0 |
39.1 |
5×25 |
32.0 |
40.4 |
3×50+2×16 |
36.1 |
45.5 |
5×35 |
33.4 |
42.1 |
3×70+2×25 |
41.7 |
52.5 |
5×50 |
38.5 |
48.5 |
3×95+2×35 |
47.0 |
59.2 |
5×70 |
42.9 |
54.0 |
3×120+2×35 |
50.2 |
63.1 |
5×95 |
49.3 |
51.9 |
3×150+2×50 |
56.4 |
70.9 |
5×120 |
53.8 |
57.7 |
4×2.5+1×1.5 |
12.9 |
16.5 |
5×150 |
59.5 |
74.7 |
4×4+1×2.5 |
15.4 |
19.6 |
3×2.5+1×1.5 |
11.7 |
15.0 |
4×6+1×4 |
17.2 |
21.9 |
3×4+1×2.5 |
13.8 |
17.6 |
4×10+1×6 |
22.3 |
28.2 |
3×6+1×4 |
15.4 |
19.7 |
4×16+1×6 |
25.1 |
31.8 |
3×10+1×6 |
21.0 |
25.5 |
4×25+1×10 |
30.5 |
38.5 |
3×16+1×6 |
22.4 |
28.4 |
4×35+1×10 |
33.8 |
42.6 |
3×25+1×10 |
27.3 |
34.5 |
4×50+1×16 |
39.2 |
49.4 |
3×35+1×10 |
29.9 |
37.8 |
4×70+1×25 |
44.9 |
56.4 |
3×50+1×16 |
34.8 |
43.9 |
4×95+1×35 |
50.7 |
63.7 |
3×70+1×25 |
39.8 |
50.1 |
4×120+1×35 |
54.9 |
69.0 |
3×95+1×35 |
44.8 |
56.4 |
4×150+1×50 |
61.0 |
76.6 |
3×120+1×35 |
48.5 |
61.0 |
|
|
|
3×150+1×50 |
54.1 |
68.0 |
|
|
|
注:接地线芯的直流电阻值与同型号相应截面主线芯相同。 |
额定电压YH、YHF轻型橡套软电缆主要结构尺寸
芯数×导体标称截面mm2 |
平均外径mm |
下限 |
上限 |
16 |
8.8 |
11.0 |
25 |
10.1 |
12.7 |
35 |
11.4 |
14.2 |
50 |
13.2 |
16.5 |
70 |
15.3 |
19.2 |
95 |
17.1 |
21.4 |
连续负荷载流量
型号 |
YQ YQW YZ YZW YC YCW |
电压 |
450/750 V |
芯数 |
一芯 |
二芯 |
三芯 |
四芯 |
五芯 |
截面(mm2) |
Cu |
Cu |
Cu |
Cu |
Cu |
1.5 |
20 |
16 |
14 |
13 |
12 |
2.5 |
27 |
23 |
19 |
18 |
16 |
4 |
36 |
30 |
26 |
24 |
22 |
6 |
47 |
39 |
33 |
30 |
28 |
10 |
65 |
55 |
47 |
43 |
40 |
16 |
85 |
73 |
62 |
56 |
53 |
25 |
115 |
96 |
83 |
71 |
70 |
35 |
145 |
120 |
100 |
98 |
—— |
50 |
175 |
145 |
125 |
115 |
—— |
70 |
220 |
185 |
160 |
140 |
—— |
95 |
265 |
220 |
195 |
170 |
—— |
120 |
310 |
—— |
225 |
195 |
—— |
150 |
360 |
—— |
255 |
220 |
—— |
185 |
410 |
—— |
—— |
—— |
—— |
240 |
490 |
—— |
—— |
—— |
—— |
300 |
560 |
—— |
—— |
—— |
—— |
400 |
670 |
—— |
—— |
—— |
—— |
工作温度(℃) |
65 |
环境温度(℃) |
40 |
