执行标准
本产品按照MT 818-2009设计制造。
本产品阻燃性能按照MT/T 386-2011设计制造。
使用特性
1 额定电压U0/U分别为0.3/0.5kV，0.38/0.66kV，0.66/1.14kV和1.9/3.3kV，0.6/1kV，1.8/3kV，3.6/6kV，6/6kV，6/10kV，8.7/10kV。
2电缆导体长期工作温度为90℃。
3 环境温度0℃～+40℃。
4 相对最大湿度：95%。
5 单根垂直燃烧试验符合MT/T 386-2011标准规定。
6 负载条件下燃烧试验符合MT/T 386-2011标准规定。
7 成束燃烧试验MT/T 386-2011标准规定。

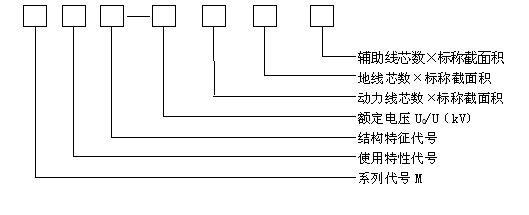

型号说明
电缆的特性代号
|
代号 |
C |
M |
Y |
Z |
|
使用特性 |
采煤机用 |
帽灯用 |
采煤设备（移动）用 |
电钻用 |
结构特征代号
|
代号 |
B |
J |
P |
PT |
Q |
R |
|
结构特征 |
编织加强 |
监视或辅助
线芯 |
非金属屏蔽 |
金属屏蔽 |
轻型 |
绕包加强 |
导体直流电阻
|
标称截面积mm2 |
20℃时导体最大电阻（Ω/km） |
|
不镀金属单线 |
镀金属单线 |
|
1 |
19.5 |
20.0 |
|
1.5 |
13.3 |
13.7 |
|
2.5 |
7.98 |
8.21 |
|
4 |
4.95 |
5.09 |
|
6 |
3.30 |
3.39 |
|
10 |
1.91 |
1.95 |
|
16 |
1.21 |
1.24 |
|
25 |
0.780 |
0.795 |
|
35 |
0.554 |
0.565 |
|
50 |
0.386 |
0.393 |
|
70 |
0.272 |
0.277 |
|
95 |
0.206 |
0.210 |
|
120 |
0.161 |
0.164 |
|
150 |
0.129 |
0.132 |
|
185 |
0.106 |
0.108 |
|
240 |
0.0801 |
0.0817 |
|
300 |
0.0641 |
0.0654 |
|
400 |
0.0495 |
0.0495 |
工频耐压试验
|
绝缘线芯类型 |
额定电压（U0/U）
kV |
试验电压（有效值）
kV |
施加电压时间
min |
|
动力线芯 |
8.7/10 |
30.5 |
5 |
|
6/10 |
21 |
|
3.6/6 |
12.5 |
|
1.9/3.3 |
6.8 |
|
0.66/1.14 |
3.7 |
|
0.38/0.66 |
3.0 |
|
0.3/0.5 |
2.0 |
|
控制线芯 |
— |
1.5 |
5 |
4.2 额定电压1.9/3.3 kV及以下采煤机软电缆
用途
本产品适用于额定电压1.9/3.3kV及以下采煤机及类似设备的电源连接。
型号及名称
|
型 号 |
名 称 |
|
MC-0.38/0.66 |
采煤机橡套软电缆 |
|
MCP-0.38/0.66 |
采煤机屏蔽橡套软电缆 |
|
MCP-0.66/1.14 |
采煤机屏蔽橡套软电缆 |
|
MCP-1.9/3.3 |
采煤机屏蔽橡套软电缆 |

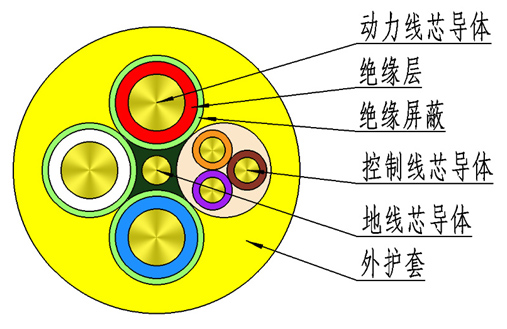

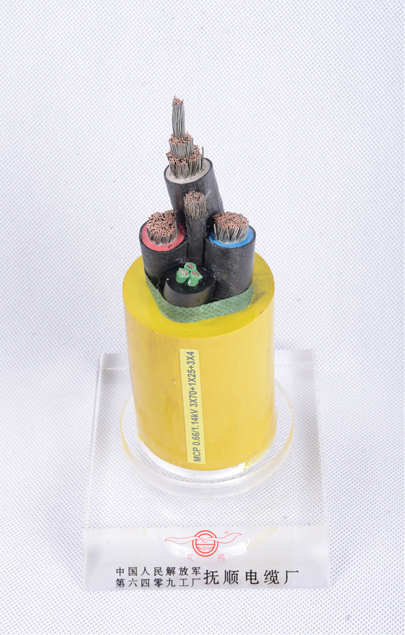

结构示意图
结构尺寸
额定电压0.38/0.66kV采煤机橡套软电缆主要结构尺寸
|
芯数×导体标称截面mm2 |
电缆外径mm |
|
动力线芯 |
地线芯 |
MC-0.38/0.66 |
MCP-0.38/0.66 |
|
3×16 |
1×4 |
29.5～34.5 |
33.0～38.0 |
|
3×25 |
1×6 |
36.0～41.0 |
39.0～45.0 |
|
3×35 |
1×6 |
39.0～45.0 |
42.5～48.5 |
|
3×50 |
1×10 |
44.0～50.5 |
47.5～54.5 |
|
3×70 |
1×16 |
50.0～57.5 |
53.0～60.5 |
|
3×95 |
1×25 |
56.0～63.5 |
59.5～67.0 |
|
3×120 |
1×25 |
60.5～68.5 |
63.5～72.0 |
额定电压0.66/1.14kV采煤机橡套软电缆主要结构尺寸
|
芯数×导体标称截面mm2 |
MCP-0.66/1.14
电缆外径mm |
|
动力线芯 |
地线芯
（A型） |
地线芯
（B型） |
（A型） |
（B型） |
|
3×25 |
1×6 |
— |
41.0～47.0 |
— |
|
3×35 |
1×6 |
3×10/3 |
44.0～51.0 |
53.0～58.5 |
|
3×50 |
1×10 |
3×16/3 |
51.5～59.0 |
60.0～67.0 |
|
3×70 |
1×16 |
3×25/3 |
56.0～63.5 |
65.0～72.0 |
|
3×95 |
1×25 |
3×35/3 |
62.0～70.5 |
70.0～73.0 |
|
3×120 |
1×25 |
3×35/3 |
66.5～75.5 |
75.0～82.0 |
|
3×150 |
1×35 |
3×50/3 |
71.5～80.5 |
77.5～86.0 |
额定电压1.9/3.3kV采煤机橡套软电缆主要结构尺寸
|
芯数×导体标称截面mm2 |
MCP-1.9/3.3
电缆外径mm |
|
动力线芯 |
地线芯
（A型） |
地线芯
（B型） |
（A型） |
（B型） |
|
3×25 |
1×10 |
— |
44.5～51.0 |
— |
|
3×35 |
1×16 |
3×16/3 |
48.0～54.5 |
59.0～64.0 |
|
3×50 |
1×16 |
3×25/3 |
54.0～61.5 |
63.0～69.0 |
|
3×70 |
1×25 |
3×35/3 |
60.0～67.0 |
68.0～75.0 |
|
3×95 |
1×25 |
3×35/3 |
65.0～72.5 |
69.0～78.0 |
|
3×120 |
1×35 |
3×50/3 |
69.5～77.5 |
74.0～84.5 |
|
3×150 |
1×35 |
3×50/3 |
74.0～82.5 |
78.5～88.0 |
线芯绝缘电阻
|
线 芯
类 型 |
标称截面mm2 |
20℃时绝缘电阻 最小值
MΩ·km |
|
额定电压0.66/1.14Kv
及以下 |
额定电压
1.9/3.3kV |
|
动
力
线
芯 |
16 |
350 |
— |
|
25 |
300 |
450 |
|
35 |
250 |
400 |
|
50 |
250 |
350 |
|
70 |
200 |
300 |
|
95 |
200 |
250 |
|
120 |
200 |
250 |
|
150 |
180 |
250 |
|
控制线芯 |
2.5、4、6、10 |
100 |
100 |
4.3 额定电压0.66/1.14 kV及以下移动软电缆
用途
本产品适用于额定电压0.66/1.14kV及以下井下移动采煤设备的电源连接。
型号及名称
|
型 号 |
名 称 |
|
MY-0.38/0.66 |
煤矿用移动橡套软电缆 |
|
MYP-0.38/0.66 |
煤矿用移动屏蔽橡套软电缆 |
|
MYP-0.66/1.14 |
煤矿用移动屏蔽橡套软电缆 |

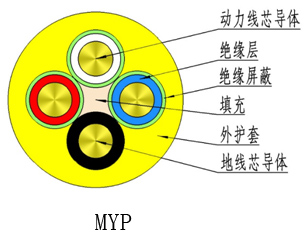

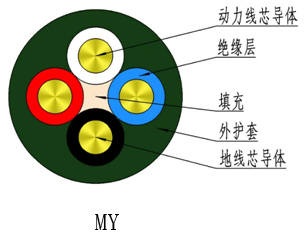

结构示意图
结构尺寸
额定电压0.38/0.66kV煤矿用移动橡套软电缆（单芯）主要结构尺寸
|
芯数×导体
标称截面mm2 |
电缆外径mm |
芯数×导体
标称截面mm2 |
电缆外径mm |
|
MY-0.38/0.66 |
MY-0.38/0.66 |
|
1×4 |
8.0～10.0 |
1×95 |
23.5～28.5 |
|
1×6 |
9.0～12.0 |
1×120 |
25.5～29.5 |
|
1×10 |
11.0～14.0 |
1×150 |
28.0～33.0 |
|
1×16 |
12.0～15.0 |
1×185 |
30.5～35.5 |
|
1×25 |
14.0～17.5 |
1×240 |
34.0～39.5 |
|
1×35 |
16.0～19.5 |
1×300 |
37.0～43.0 |
|
1×50 |
18.5～22.5 |
1×400 |
42.0～48.0 |
|
1×70 |
21.0～25.0 |
—— |
—— |
额定电压0.38/0.66kV煤矿用移动橡套软电缆（3+1芯）主要结构尺寸
|
芯数×导体标称截面mm2 |
电缆外径mm |
|
动力线芯 |
地线芯 |
MY-0.38/0.66 |
MYP-0.38/0.66 |
|
3×4 |
1×4 |
19.0～22.5 |
22.0～26.5 |
|
3×6 |
1×6 |
21.0～25.5 |
24.0～29.0 |
|
3×10 |
1×10 |
25.0～30.0 |
28.0～32.5 |
|
3×16 |
1×10 |
27.5～32.0 |
30.5～35.5 |
|
3×25 |
1×16 |
32.5～37.5 |
35.5～41.0 |
|
3×35 |
1×16 |
35.5～41.0 |
38.5～44.5 |
|
3×50 |
1×16 |
41.5～47.5 |
44.5～51.0 |
|
3×70 |
1×25 |
46.0～53.0 |
49.0～56.0 |
|
3×95 |
1×25 |
52.5～59.5 |
55.5～63.0 |
|
3×120 |
1×35 |
56.0～63.5 |
59.0～67.0 |
|
3×150 |
1×50 |
62.5～70.5 |
65.5～74.0 |
额定电压0.66/1.14kV煤矿用移动橡套软电缆（3+1芯）主要结构尺寸
|
芯数×导体标称截面mm2 |
电缆外径mm |
|
动力线芯 |
地线芯 |
MYP-0.66/1.14 |
|
3×10 |
1×10 |
30.0～35.0 |
|
3×16 |
1×10 |
32.5～37.5 |
|
3×25 |
1×16 |
37.5～43.0 |
|
3×35 |
1×16 |
40.5～46.5 |
|
3×50 |
1×16 |
46.5～53.0 |
|
3×70 |
1×25 |
51.0～58.0 |
|
3×95 |
1×25 |
57.5～65.0 |
|
3×120 |
1×35 |
61.0～69.0 |
|
3×150 |
1×50 |
66.5～75.0 |
线芯绝缘电阻
|
动力线芯标称截面
mm2 |
20℃时的绝缘电阻
最小值 MΩ·km |
动力线芯标称截面
mm2 |
20℃时的绝缘电阻
最小值 MΩ·km |
|
4 |
600 |
95 |
200 |
|
6 |
450 |
120 |
200 |
|
10 |
400 |
150 |
180 |
|
16 |
350 |
185 |
180 |
|
25 |
300 |
240 |
160 |
|
35 |
250 |
300 |
140 |
|
50 |
250 |
400 |
140 |
|
70 |
200 |
—— |
—— |
4.4 煤矿用移动轻型软电缆
用途
本产品适用于煤矿井下巷道照明，输送机连锁和控制与信号设备的电源连接。
型号及名称
|
型 号 |
名 称 |
|
MYQ-0.3/0.5 |
煤矿用移动轻型橡套软电缆 |

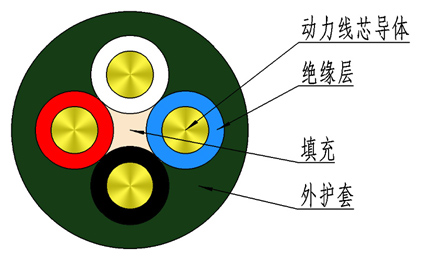

结构示意图
结构尺寸
额定电压0.3/0.5kV煤矿用移动轻型橡套软电缆主要结构尺寸
|
芯数×导体标称截面
mm2 |
电缆外径mm |
芯数×导体标称截面
mm2 |
电缆外径mm |
|
|
|
2×1.0 |
7.5～10.0 |
4×2.5 |
13.5～16.5 |
|
|
2×1.5 |
9.0～11.5 |
7×1.0 |
10.5～13.0 |
|
|
2×2.5 |
10.5～13.5 |
7×1.5 |
13.0～16.5 |
|
|
3×1.0 |
8.4～10.5 |
7×2.5 |
15.5～19.0 |
|
|
3×1.5 |
9.5～12.0 |
12×1.0 |
14.0～17.5 |
|
|
3×2.5 |
11.5～13.5 |
12×1.5 |
18.0～21.5 |
|
|
4×1.0 |
9.0～11.0 |
12×2.5 |
21.0～25.5 |
|
|
4×1.5 |
10.5～13.0 |
— |
— |
|
4.5 煤矿用额定电压10kV及以下固定敷设
电力电缆
执行标准
本产品按照MT 818.13-2009设计制造。
用途
本产品适用于10kV及以下电力输配电系统中，供输配电能之用。广泛应用于煤矿行业。
型号及名称
|
型 号 |
名 称 |
|
MYJV |
煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
|
MYJV22 |
煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
|
MYJV32 |
煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
使用特性
1额定电压U0/U分为：0.6/1kV；1.8/3kV；3.6/6kV、6/6kV、6/10kV、8.7/10kV。
2电缆导体最高额度温度：
交联聚乙烯绝缘90℃，短路时(最长持续时间不超过5S)不超过250℃。
3 敷设时的环境温度不低于0℃，低于0℃时应先预热。
4 最小弯曲半径为电缆直径的15倍。
生产范围
|
型号 |
芯数 |
额 定 电 压 kV |
|
0.6/1 |
1.8/3 |
3.6/6 |
6/6、6/10、8.7/10 |
|
标 称 截 面/mm2 |
|
MYJV |
3 |
1.5～300 |
10～300 |
25～300 |
25～300 |
|
MYJV22 |
2.5～300 |
10～300 |
|
MYJV32 |
16～300 |
16～300 |
|
MYJV |
3+1 |
4～300 |
10～300 |
— |
— |
|
MYJV22 |
4～300 |
10～300 |
— |
— |
|
MYJV |
4 |
4～185 |
4～185 |
— |
— |
|
MYJV22 |
4～185 |
4～185 |
— |
— |
例行耐电压试验（50Hz、5min）
|
额定电压（U。）kV |
0.6 |
1.8 |
3.6 |
6 |
8.7 |
|
试验电压kV |
3.5 |
6.5 |
12.5 |
21 |
30.5 |
例行局部放电试验
|
额定电压（U0）kV |
1.8 |
3.6 |
6 |
8.7 |
|
试验电压kV |
1.73 U0 |
1.73 U0 |
1.73 U0 |
1.73 U0 |
|
放电量不大于pC |
10 |
10 |
10 |
10 |
20℃导体直流电阻
|
标称截面mm2 |
导体中单线最少根数 |
20℃导体最大直流电阻
（Ω/km） |
|
1.5 |
1 |
12.1 |
|
2.5 |
1 |
7.41 |
|
4 |
1 |
4.61 |
|
6 |
1 |
3.08 |
|
10 |
7 |
1.83 |
|
16 |
7 |
1.15 |
|
25 |
7 |
0.727 |
|
35 |
7 |
0.524 |
|
50 |
6 |
0.387 |
|
70 |
12 |
0.268 |
|
95 |
15 |
0.193 |
|
120 |
18 |
0.153 |
|
150 |
18 |
0.124 |
|
185 |
30 |
0.0991 |
|
240 |
34 |
0.0754 |
|
300 |
34 |
0.0601 |

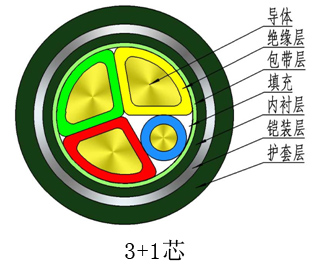

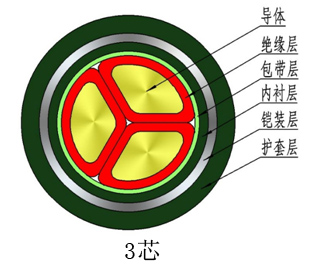

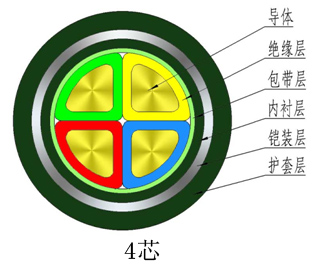

结构示意图
产品结构尺寸及重量
额定电压0.6V/1kV煤矿用交联聚乙烯绝缘电力电缆主要结构尺寸及重量
|
标称截面
mm2 |
电缆近似外径mm |
电缆近似重量（kg/km） |
|
MYJV |
MYJV22 |
MYJV32 |
MYJV42 |
MYJV |
MYJV22 |
MYJV32 |
MYJV42 |
|
3×1.5 |
10 |
— |
— |
— |
127 |
— |
— |
— |
|
3×2.5 |
11 |
— |
— |
— |
167 |
— |
— |
— |
|
3×4 |
12 |
15 |
16.26 |
23.46 |
221 |
379 |
324.7 |
431.9 |
|
3×6 |
13 |
16 |
17.36 |
24.56 |
293 |
466 |
402.4 |
513.8 |
|
3×10 |
16 |
19 |
19.15 |
26.34 |
445 |
655 |
543.3 |
661.2 |
|
3×16 |
18 |
21 |
22.13 |
28.53 |
647 |
887 |
758.6 |
880.2 |
|
3×25 |
22 |
25 |
25.50 |
31.90 |
959 |
1243 |
1168.3 |
1305.4 |
|
3×35 |
24 |
28 |
25.21 |
31.61 |
1274 |
1588 |
1358.2 |
1494.0 |
|
3×50 |
24 |
28 |
29.04 |
34.64 |
1590 |
1923 |
1861.0 |
2003.1 |
|
3×70 |
28 |
33 |
32.29 |
37.89 |
2228 |
2929 |
2499.3 |
2655.9 |
|
3×95 |
31 |
36 |
36.96 |
41.56 |
3015 |
3822 |
3285.2 |
3447.5 |
|
3×120 |
34 |
39 |
40.88 |
45.48 |
3763 |
4659 |
4085.9 |
4265.2 |
|
3×150 |
38 |
43 |
46.02 |
49.82 |
4965 |
5627 |
5092.3 |
5263.3 |
|
3×185 |
42 |
48 |
49.48 |
53.28 |
5778 |
6897 |
6183.5 |
6367.5 |
|
3×240 |
47 |
53 |
55.55 |
58.45 |
7513 |
8788 |
7925.6 |
8095.4 |
|
3×300 |
52 |
58 |
59.8 |
— |
9409 |
10757 |
12967 |
— |
额定电压1.8kV/3kV煤矿用交联聚乙烯绝缘电力电缆主要结构尺寸及重量
|
标称截面
mm2 |
电缆近似外径mm |
电缆近似重量（kg/km） |
|
MYJV |
MYJV22 |
MYJV32 |
MYJV |
MYJV22 |
MYJV32 |
|
3×10 |
21.7 |
25.2 |
28.0 |
842 |
1149 |
1797 |
|
3×16 |
23.6 |
27.1 |
29.9 |
1092 |
1425 |
2126 |
|
3×25 |
26.2 |
29.7 |
32.5 |
1460 |
1828 |
2599 |
|
3×35 |
28.4 |
32.1 |
35.7 |
1841 |
2237 |
3316 |
|
3×50 |
31.4 |
35.3 |
38.9 |
2415 |
2869 |
4054 |
|
3×70 |
35.2 |
40.5 |
42.9 |
3189 |
4111 |
5011 |
|
3×95 |
38.9 |
44.2 |
47.2 |
4104 |
5115 |
6349 |
|
3×120 |
42.3 |
47.6 |
51.6 |
5030 |
6148 |
7937 |
|
3×150 |
46.0 |
51.3 |
55.3 |
6117 |
7326 |
9251 |
|
3×185 |
49.6 |
55.1 |
59.1 |
7357 |
8688 |
10757 |
|
3×240 |
54.6 |
60.3 |
64.3 |
9267 |
10725 |
12981 |
|
3×300 |
59.5 |
65.4 |
69.6 |
11345 |
12964 |
15247 |
额定电压6kV/6kV（6kV/10kV）煤矿用交联聚乙烯绝缘电力电缆主要结构尺寸及重量
|
标称截面
mm2 |
电缆近似外径mm |
电缆近似重量（kg/km） |
|
MYJV |
MYJV22 |
MYJV32 |
MYJV42 |
MYJV |
MYJV22 |
MYJV32 |
MYJV42 |
|
3×25 |
40.6 |
45.9 |
48.2 |
51.4 |
1802.8 |
2992.6 |
4040.8 |
5388.1 |
|
3×35 |
42.9 |
48.3 |
50.6 |
53.8 |
2155.3 |
3420.8 |
4535.8 |
5950.0 |
|
3×50 |
45.3 |
50.7 |
53.0 |
56.2 |
2690.0 |
4032.3 |
5129.0 |
6610.2 |
|
3×70 |
49.9 |
55.5 |
57.8 |
61.0 |
3433.3 |
4931.9 |
6086.0 |
7701.2 |
|
3×95 |
53.6 |
59.3 |
61.7 |
64.9 |
4347.1 |
5973.4 |
7291.6 |
9014.1 |
|
3×120 |
56.8 |
62.7 |
65.0 |
68.2 |
5103.5 |
6843.7 |
8347.5 |
10163.7 |
|
3×150 |
61.0 |
67.0 |
69.4 |
72.6 |
6273.9 |
8163.2 |
9386.0 |
11322.9 |
|
3×185 |
64.7 |
70.9 |
73.2 |
76.4 |
7404.3 |
9428.8 |
10806.1 |
12850.2 |
|
3×240 |
69.8 |
76.2 |
79.9 |
81.7 |
9059.2 |
11273.5 |
13614.1 |
14866.9 |
|
3×300 |
74.8 |
82.7 |
85.2 |
91.3 |
10989.6 |
14238.8 |
15760.3 |
20354.5 |
额定电压8.7kV/10kV煤矿用交联聚乙烯绝缘电力电缆主要结构尺寸及重量
|
标称截面
mm2 |
电缆近似外径mm |
电缆近似重量（kg/km） |
|
MYJV |
MYJV22 |
MYJV32 |
MYJV42 |
MYJV |
MYJV22 |
MYJV32 |
MYJV42 |
|
3×25 |
48.0 |
53.6 |
55.9 |
59.1 |
2221.5 |
3657.1 |
4813.86 |
6375.3 |
|
3×35 |
50.3 |
56.0 |
58.2 |
61.4 |
2614.3 |
4107.7 |
5307.51 |
6933.4 |
|
3×50 |
52.7 |
58.4 |
61.0 |
64.2 |
3169.4 |
4741.7 |
6204.25 |
7907.4 |
|
3×70 |
57.3 |
63.2 |
65.3 |
68.5 |
3953.5 |
5686.1 |
6976.25 |
8800.9 |
|
3×95 |
61.0 |
67.0 |
69.0 |
72.2 |
4899.9 |
6763.6 |
8027.58 |
9955.3 |
|
3×120 |
64.2 |
70.4 |
72.3 |
75.5 |
5684.9 |
7665.3 |
9089.16 |
11107.1 |
|
3×150 |
68.4 |
74.7 |
77.1 |
78.9 |
6892.0 |
9025.1 |
11131.05 |
12340.3 |
|
3×185 |
72.1 |
79.8 |
81.0 |
82.8 |
8055.0 |
11137.0 |
12555.69 |
13826.5 |
|
3×240 |
77.1 |
85.1 |
85.9 |
92.0 |
9754.8 |
13086.2 |
14507.83 |
19139.1 |
|
3×300 |
82.2 |
90.4 |
90.7 |
96.8 |
11730.0 |
15315.6 |
16772.46 |
21657.2 |
