塑料绝缘控制电缆
浏览:3059次    时间:2015年3月16日

2.1 产品简介

执行标准
本产品按照GB/T 9330-2008设计制造。
阻燃控制电缆按照GB/T 9330-2008及GB/T 19666-2005设计制造。
耐火控制电缆按照GB/T 9330-2008及GB/T 19666-2005设计制造。
用途
本产品适用于冶金、电力、石油化工等工矿企业中交流额定电压(U0/U)450/750 V及以下电器仪表、配电装置的信号传输、控制和测量系统。
型号及名称

型  号
名    称
KVV
聚氯乙烯绝缘聚氯乙烯护套控制电缆
KVVP
聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆
KVVP2
聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KVVP3
聚氯乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制软电缆
KVV22
聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KVVP2-22
聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
KVVR
聚氯乙烯绝缘聚氯乙烯护套控制软电缆
KVVRP
聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆
KVV32
聚氯乙烯绝缘聚氯乙烯护套钢丝铠装控制电缆
KYJV
交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJVP
交联氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆
KYJVP2
交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KYJVP3
交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制软电缆
KYJV22
交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KYJVP2-22
交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
KYJV32
交联聚乙烯绝缘聚氯乙烯护套钢丝铠装控制电缆
KYJY
交联聚乙烯绝缘聚烯烃护套控制电缆
KYJYP
交联氯乙烯绝缘聚烯烃护套编织屏蔽控制电缆
KYJYP2
交联聚乙烯绝缘聚烯烃护套铜带屏蔽控制软电缆
KYJYP3
交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽控制软电缆
KYJY23
交联聚乙烯绝缘聚烯烃护套钢带铠装控制电缆
KYJYP2-23
交联聚乙烯绝缘聚烯烃护套铜带屏蔽钢带铠装控制电缆
KYJY33
交联聚乙烯绝缘聚烯烃护套钢丝铠装控制电缆

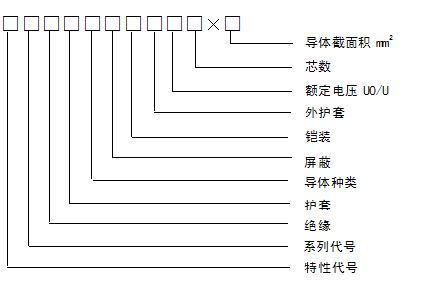

型号说明
项    目
代    号
说    明
系列代号
K
控制电缆
燃烧特性
省略
非阻燃
ZA、ZB、ZC、ZD
阻燃,分A、B、C、D级
NH
耐火
WD
无卤低烟
导体
省略
铜导体
绝缘
V
聚氯乙烯
YJ
交联聚乙烯或交联聚烯烃
护套或内护套
V
聚氯乙烯
Y
聚乙烯或聚烯烃
屏蔽
P
编织屏蔽
P2
铜带屏蔽
P3
铝/塑复合带屏蔽
结构特性
R
软结构(移动敷设)
铠装层
2
双钢带铠装
3
钢丝铠装
外护层
2
聚氯乙烯
3
聚乙烯或聚烯烃
使用特性
1、额定电压U0/U 450/750V。
2、导体最高长期允许的工作温度分别为PVC 70℃,XLPE 90℃。
3、敷设时的环境温度不低于0℃,低于0℃时应先预热。
4、聚氯乙烯绝缘控制电缆弯曲半径有铠装或铜带绕包屏蔽结构的电缆应不低于电缆外径的12倍,其余结构电缆应不低于电缆外径的6倍;交联聚乙烯绝缘控制电缆弯曲半径有铠装或铜带屏蔽结构的电缆应不低于电缆外径的12倍,其余结构电缆应不低于电缆外径的8倍。
5、电缆的燃烧特性
阻燃电缆能经受GB/T 19666-2005规定的成束燃烧试验。
耐火电缆能经受GB/T 19666-2005规定的耐火试验。

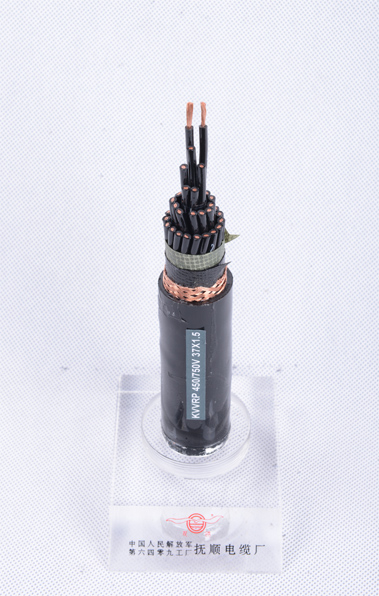

结构示意图


电气性能

导体直流电阻
标称截面mm2
导体结构
20导体直流电阻
≤Ω/km
种 类
根数/单线标称直径mm
不镀锡
镀锡
0.5
5
16/0.20
39.0
40.1
0.75
1
1/0.97
24.5
24.8
0.75
2
7/0.37
24.5
24.8
0.75
5
24/0.20
26.0
26.7
1
1
1/1.13
18.1
18.2
1
2
7/0.43
18.1
18.2
1
5
32/0.20
19.5
20.0
1.5
1
1/1.38
12.1
12.2
1.5
2
7/0.52
12.1
12.2
1.5
5
30/0.25
13.3
13.7
2.5
1
1/1.78
7.41
7.56
2.5
2
7/0.68
7.41
7.56
2.5
5
50/0.25
7.98
8.21
4
1
1/2.25
4.61
4.7
4
2
7/0.85
4.61
4.7
6
1
1/2.76
3.08
3.11
6
2
7/1.04
3.08
3.11
10
2
7/1.35
1.83
1.84
注:种类1为A类导体,较硬结构省略标注;种类2为B类导体,较软结构,在规格后应
标注(B);种类5为软导体,型号结构特征必须标注“R”。

产品采用的导体种类
KVV
KVVP
KVVP2
KVVP3
KVV22
KVVP2-22
KVV32
KVVR
KVVRP
KYJV
KYJVP
KYJVP2
KYJVP3
KYJV22
KYJVP2-22
KYJV32
KYJVR
KYJVRP
1、2
1、2
1
1
1
1
1
5
5
标称截面mm2
最小绝缘电阻(ΜΩ·㎞)
PVC绝缘电缆
XLPE绝缘电缆
第1种
第2种
第5种
第1种
第2种
0.5
0.013
0.75
0.012
0.014
0.011
1.20
1.40
1.0
0.011
0.013
0.010
1.10
1.30
1.5
0.011
0.010
0.010
1.10
1.0
2.5
0.010
0.009
0.009
1.0
0.90
4
0.0085
0.0077
0.85
0.77
6
0.0070
0.0065
0.70
0.65
10
0.0065

2.2 生产范围


型号
额定
电压
V
导体标称截面mm2
0.5
0.75
1
1.5
2.5
4
6
10
芯      数
KVV  KYJV  KYJY
450/750
2-61
2-14
2-10
KVVP  KYJVP  KYJYP
2-61
2-14
2-10
KVVP2  KYJVP2  KYJYP2
4-61
4-14
4-10
KVVP3  KYJVP3  KYJYP3
4-61
4-14
4-10
KVV22  KYJV22  KYJY23
7-61
4-61
4-14
4-10
KVVP2-22  KYJVP2-22  KYJYP2-23
7-61
4-61
4-14
4-10
KVV32  KYJV32  KYJY33
19-61
7-61
4-14
4-10
KVVR
2-61
KVVRP
2-61
2-48
注:1、推荐的芯数系列为:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
 2、本列表中未列出的电缆规格可根据需求增加。
3、阻燃、耐火等电缆的结构数据参照相应的聚氯乙烯/交联聚乙烯绝缘电缆。

2.3 聚氯乙烯绝缘控制电缆主要结构尺寸

额定电压450/750V KVV型控制电缆主要结构尺寸
芯数×标称截面
2
第1种导体(A类)
第2种导体(B类)
平均外径㎜
平均外径㎜
下限
上限
下限
上限
2×0.75
6.7
8.1
6.9
8.4
2×1.0
7.0
8.5
7.2
8.7
2×1.5
7.9
9.5
8.1
9.7
2×2.5
9.0
10.9
9.2
11.1
2×4
9.9
11.9
10.2
12.3
2×6
10.8
13.1
11.2
13.6
2×10
14.3
17.3
3×0.75
7.1
8.5
7.3
8.8
3×1.0
7.4
8.9
7.6
9.1
3×1.5
8.3
10.0
8.5
10.3
3×2.5
9.5
11.5
9.7
11.8
3×4
10.5
12.7
10.8
13.0
3×6
11.5
13.9
11.9
14.4
3×10
15.2
18.4
4×0.75
7.6
9.2
7.8
9.4
4×1.0
7.9
9.6
8.2
9.9
4×1.5
9.0
10.9
9.2
11.1
4×2.5
10.4
12.5
10.6
12.8
4×4
11.4
13.8
11.8
14.2
4×6
13.2
15.9
13.6
16.5
4×10
16.6
20.1
5×0.75
8.2
9.9
8.4
10.2
5×1.0
8.6
10.3
8.8
10.6
5×1.5
9.7
11.7
10.0
12.1
5×2.5
11.3
13.6
11.5
13.9
5×4
13.0
15.7
13.4
16.2
5×6
14.3
17.3
14.8
17.9
5×10
18.2
22.0
7×0.75
8.8
10.6
9.1
11.0
7×1.0
9.2
11.1
9.5
11.5
7×1.5
10.5
12.7
10.8
13.1
7×2.5
12.8
15.5
13.1
15.8
7×4
14.1
17.1
14.5
17.6
7×6
15.6
18.8
16.1
19.5
7×10
20.3
24.5

额定电压450/750V KVV型控制电缆主要结构尺寸
芯数×标称截面
2
第1种导体(A类)
第2种导体(B类)
平均外径㎜
平均外径㎜
下限
上限
下限
上限
8×0.75
9.7
11.7
10.0
12.1
8×1.0
10.2
12.3
10.5
12.7
8×1.5
11.7
14.1
12.6
15.2
8×2.5
14.3
17.2
14.6
17.6
8×4
15.8
19.0
16.3
19.6
8×6
17.4
21.0
18.1
21.8
8×10
22.8
27.5
10×0.75
10.8
13.1
11.2
13.6
10×1.0
11.4
13.8
11.8
14.3
10×1.5
13.7
16.6
14.1
17.1
10×2.5
16.0
19.4
16.4
19.8
10×4
17.8
21.5
18.7
22.6
10×6
20.1
24.2
20.8
25.2
10×10
25.8
31.2
12×0.75
11.2
13.5
11.6
14.0
12×1.0
11.8
14.2
12.8
15.4
12×1.5
14.2
17.1
14.5
17.6
12×2.5
16.5
20.0
16.9
20.5
12×4
18.7
22.6
19.3
23.4
12×6
20.7
25.0
21.5
26.0
14×0.75
11.7
14.1
12.7
15.3
14×1.0
12.9
15.6
13.3
16.1
14×1.5
14.8
17.9
15.2
18.4
14×2.5
17.4
21.0
17.8
21.5
14×4
19.6
23.7
20.3
24.5
14×6
21.8
26.3
22.6
27.3
16×0.75
12.9
15.5
13.3
16.1
16×1.0
13.5
16.4
14.0
16.9
16×1.5
15.6
18.8
16.0
19.4
16×2.5
18.3
22.1
19.1
23.1
19×0.75
13.5
16.3
14.0
16.9
19×1.0
14.2
17.2
14.7
17.7
19×1.5
16.4
19.8
16.8
20.4
19×2.5
19.6
23.7
20.1
24.3
24×0.75
15.6
18.8
16.1
19.5
24×1.0
16.4
19.8
17.0
20.5
24×1.5
19.4
23.4
20.0
24.1
24×2.5
22.8
27.6
23.4
28.3

额定电压450/750V KVV型控制电缆主要结构尺寸
芯数×标称截面
2
第1种导体(A类)
第2种导体(B类)
平均外径㎜
平均外径㎜
下限
上限
下限
上限
27×0.75
15.9
19.2
16.5
19.9
27×1.0
16.7
20.2
17.3
20.9
27×1.5
19.8
23.9
20.4
24.6
27×2.5
23.3
28.2
23.9
28.9
30×0.75
16.4
19.8
17.0
20.6
37×1.0
19.0
23.0
19.7
23.8
37×1.5
22.0
26.6
22.7
27.4
37×2.5
26.1
31.5
26.7
32.3
44×0.75
20.1
24.2
20.8
25.2
44×1.0
21.2
25.6
22.0
26.6
44×1.5
24.7
29.8
25.4
30.7
44×2.5
29.9
36.1
30.6
37.0
48×0.75
20.4
24.6
21.2
25.6
48×1.0
21.5
26.0
22.3
27.0
48×1.5
25.1
30.3
25.9
31.2
48×2.5
30.3
36.7
31.1
37.6
52×0.75
20.9
25.3
21.7
26.2
52×1.0
22.1
26.7
22.9
27.7
52×1.5
25.8
31.1
26.6
32.1
52×2.5
31.2
37.7
32.0
38.6
61×0.75
21.8
26.5
22.8
27.5
61×1.0
23.2
28.0
24.1
29.1
61×1.5
27.0
32.7
28.5
34.4
61×2.5
33.1
40.0
34.0
41.1
额定电压450/750V KVV22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
4×1.5
1
12.0
14.4
4×2.5
1
13.4
16.1
4×4
1
14.4
17.4
4×6
1
15.6
18.8
4×10
2
19.4
23.5
5×1.5
1
12.7
15.3
5×2.5
1
14.3
17.2
5×4
1
15.4
18.6
5×6
1
16.7
20.2
5×10
2
21.0
25.4
7×0.75
1
11.8
14.2
7×1.0
1
12.2
14.7
7×1.5
1
13.5
16.3
7×2.5
1
15.2
18.4
7×4
1
16.5
20.0
7×6
1
18.0
21.7
7×10
2
22.7
27.4
8×0.75
1
12.7
15.3
8×1.0
1
13.2
15.9
8×1.5
1
14.7
17.7
8×2.5
1
16.7
20.1
8×4
1
18.2
21.9
8×6
1
20.2
24.4
8×10
2
25.2
30.4
10×0.75
1
13.8
16.7
10×1.0
1
14.4
17.4
10×1.5
1
16.1
19.5
10×2.5
1
18.8
22.7
10×4
1
20.5
24.8
10×6
1
22.5
27.1
10×10
2
29.2
35.3
12×0.75
1
14.1
17.1
12×1.0
1
14.8
17.8
12×1.5
1
16.6
20.0
12×2.5
1
19.3
23.4
12×4
1
21.1
25.5
12×6
1
23.1
27.9
额定电压450/750V KVV22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
14×0.75
1
14.7
17.7
14×1.0
1
15.3
18.5
14×1.5
1
17.2
20.8
14×2.5
1
20.1
24.3
14×4
1
22.0
26.6
14×6
1
24.2
29.2
16×0.75
1
15.3
18.5
16×1.0
1
16.0
19.3
16×1.5
1
18.0
21.7
16×2.5
1
21.1
25.5
19×0.75
1
15.9
19.2
19×1.0
1
16.6
20.1
19×1.5
1
19.2
23.1
19×2.5
1
22.0
26.6
24×0.75
1
18.0
21.7
24×1.0
1
19.2
23.2
24×1.5
1
21.8
26.3
24×2.5
1
25.6
31.0
27×0.75
1
18.7
22.5
27×1.0
1
19.5
23.6
27×1.5
1
22.2
26.8
27×2.5
1
26.1
31.6
30×0.75
1
19.2
23.2
30×1.0
1
20.1
24.3
30×1.5
1
22.9
27.6
30×2.5
1
27.0
32.6
37×0.75
1
20.4
24.7
37×1.0
1
21.4
25.9
37×1.5
1
24.4
29.5
37×2.5
1
29.4
35.6
44×0.75
1
22.5
27.1
44×1.0
1
23.6
28.5
44×1.5
1
28.0
33.9
44×2.5
1
33.0
39.9
48×0.75
1
22.8
27.5
48×1.0
1
24.0
28.9
48×1.5
1
28.4
34.4
48×2.5
1
33.5
40.5
52×0.75
1
23.3
28.2
52×1.0
1
24.5
29.6
52×1.5
1
29.1
35.2
52×2.5
1
35.5
42.9
61×0.75
1
24.5
29.6
61×1.0
1
26.2
31.7
61×1.5
1
30.7
37.1
61×2.5
1
37.4
45.2


额定电压450/750V KVVP2-22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
4×1.5
1
12.7
15.4
4×2.5
1
14.1
17.1
4×4
1
15.2
18.3
4×6
1
16.3
19.7
4×10
2
20.2
24.4
5×1.5
1
13.5
16.3
5×2.5
1
15.0
18.1
5×4
1
16.2
19.6
5×6
1
17.5
21.1
5×10
2
21.8
26.3
7×0.75
1
12.5
15.1
7×1.0
1
13.0
15.7
7×1.5
1
14.3
17.2
7×2.5
1
16.0
19.3
7×4
1
17.3
20.9
7×6
1
19.1
23.1
7×10
2
23.4
28.3
8×0.75
1
13.5
16.3
8×1.0
1
14.0
16.9
8×1.5
1
15.4
18.7
8×2.5
1
17.4
21.1
8×4
1
19.3
23.3
8×6
1
21.0
25.3
8×10
2
26.3
31.8
10×0.75
1
14.6
17.6
10×1.0
1
15.2
18.3
10×1.5
1
16.9
20.4
10×2.5
1
19.6
23.7
10×4
1
21.3
25.8
10×6
1
23.2
28.1
10×10
2
30.0
36.2
12×0.75
1
14.9
18.0
12×1.0
1
15.5
18.8
12×1.5
1
17.3
20.9
12×2.5
1
20.1
24.3
12×4
1
21.9
26.5
12×6
1
23.9
28.9
14×0.75
1
15.4
18.7
14×1.0
1
16.1
19.4
14×1.5
1
18.4
22.2
14×2.5
1
20.9
25.3
14×4
1
22.8
27.6
14×6
1
24.9
30.1

额定电压450/750V KVVP2-22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
16×0.75
1
16.0
19.4
16×1.0
1
16.7
20.2
16×1.5
1
19.1
23.1
16×2.5
1
21.8
26.4
19×0.75
1
16.7
20.1
19×1.0
1
17.4
21.0
19×1.5
1
19.9
24.1
19×2.5
1
22.8
27.6
24×0.75
1
19.1
23.1
24×1.0
1
20.0
24.1
24×1.5
1
22.6
27.3
24×2.5
1
26.4
31.9
27×0.75
1
19.4
23.5
27×1.0
1
20.3
24.5
27×1.5
1
23.0
27.7
27×2.5
1
26.9
32.5
30×0.75
1
20.0
24.1
30×1.0
1
20.9
25.2
30×1.5
1
23.6
28.6
30×2.5
1
28.3
34.2
37×0.75
1
21.2
25.6
37×1.0
1
22.2
26.8
37×1.5
1
25.6
30.9
37×2.5
1
30.2
36.5
44×0.75
1
23.2
28.1
44×1.0
1
24.4
29.5
44×1.5
1
28.8
34.8
44×2.5
1
33.8
40.8
48×0.75
1
23.5
28.4
48×1.0
1
24.7
29.9
48×1.5
1
29.2
35.3
48×2.5
1
35.4
42.8
52×0.75
1
24.9
30.1
52×1.0
1
26.6
32.1
52×1.5
1
30.9
37.4
52×2.5
1
37.5
45.4
61×0.75
1
25.7
31.0
61×1.0
1
27.0
32.6
61×1.5
1
31.4
38.0
61×2.5
1
38.2
46.1

2.4 交联聚乙烯绝缘控制电缆主要结构尺寸
额定电压450/750V KYJV型控制电缆主要结构尺寸
芯数×标称截面
2
第1种导体(A类)
第2种导体(B类)
平均外径㎜
平均外径㎜
下限
上限
下限
上限
2×0.75
6.7
8.1
6.9
8.4
2×1.0
7.0
8.5
7.2
8.7
2×1.5
7.5
9.0
7.7
9.3
2×2.5
9.6
10.4
8.8
10.7
2×4
9.5
11.5
9.8
11.8
2×6
10.5
12.6
10.8
13.1
2×10
13.2
15.9
3×0.75
7.1
8.5
7.3
8.8
3×1.0
7.4
8.9
7.6
9.1
3×1.5
7.9
9.5
8.1
9.8
3×2.5
9.1
11.0
9.3
11.3
3×4
10.1
12.2
10.4
12.5
3×6
11.1
13.4
11.5
13.9
3×10
14.0
16.9
4×0.75
7.6
9.2
7.8
9.4
4×1.0
7.9
9.6
8.2
9.9
4×1.5
8.5
10.3
8.7
10.6
4×2.5
9.9
12.0
10.1
12.3
4×4
11.0
13.2
11.3
13.7
4×6
12.7
15.3
13.2
15.9
4×10
15.2
18.4
5×0.75
8.2
9.9
8.4
10.2
5×1.0
8.6
10.3
8.8
10.6
5×1.5
9.2
11.1
9.5
11.4
5×2.5
10.8
13.0
11.0
13.3
5×4
11.9
14.4
12.9
15.6
5×6
13.8
16.7
14.3
17.3
5×10
16.6
20.1
7×0.75
8.8
10.6
9.1
11.0
7×1.0
9.2
11.1
9.5
11.5
7×1.5
9.9
12.0
10.2
12.4
7×2.5
11.7
14.1
12.5
15.1
7×4
13.5
16.4
14.0
16.9
7×6
15.0
18.1
15.6
18.8
7×10
18.1
21.9
8×0.75
9.7
11.7
10.0
12.1
8×1.0
10.2
12.3
10.5
12.7
8×1.5
11.0
13.3
11.4
13.7
8×2.5
13.6
16.4
13.9
16.8
8×4
15.1
18.2
15.6
18.8
8×6
16.7
20.2
17.4
21.0
8×10
20.8
25.1
额定电压450/750V KYJV型控制电缆主要结构尺寸
芯数×标称截面
2
第1种导体(A类)
第2种导体(B类)
平均外径㎜
平均外径㎜
下限
上限
下限
上限
10×0.75
10.8
13.1
11.2
13.6
10×1.0
11.4
13.8
11.8
14.3
10×1.5
13.0
15.7
13.3
16.1
10×2.5
15.3
18.4
15.6
18.9
10×4
17.0
20.5
17.6
21.2
10×6
19.3
23.3
20.1
24.2
10×10
23.5
28.4
12×0.75
11.2
13.5
11.6
14.0
12×1.0
11.8
14.2
12.8
15.4
12×1.5
13.4
16.1
13.8
16.6
12×2.5
15.7
19.0
16.1
19.5
12×4
17.5
21.2
18.1
21.9
12×6
19.9
24.1
20.7
25.0
14×0.75
11.7
14.1
12.7
15.3
14×1.0
12.9
15.6
13.3
16.1
14×1.5
14.0
16.9
14.4
17.4
14×2.5
16.5
19.9
16.9
20.5
14×4
18.8
22.7
19.4
23.5
14×6
20.9
25.3
21.8
26.3
16×0.75
12.9
15.5
13.3
16.1
16×1.0
13.5
16.4
14.0
16.9
16×1.5
14.7
17.7
15.1
18.3
16×2.5
17.4
21.0
17.8
21.5
19×0.75
13.5
16.3
14.0
16.9
19×1.0
14.2
17.2
14.7
17.7
19×1.5
15.4
18.6
15.9
19.2
19×2.5
18.7
22.6
19.2
23.1
24×0.75
15.6
18.8
16.1
19.5
24×1.0
16.4
19.8
17.0
20.5
24×1.5
17.9
21.6
18.8
22.7
24×2.5
21.7
26.2
22.3
26.9
27×0.75
15.9
19.2
16.5
19.9
27×1.0
16.7
20.2
17.3
20.9
27×1.5
18.2
22.0
19.2
23.2
27×2.5
22.1
26.8
22.7
27.5
30×0.75
16.4
19.8
17.0
20.6
30×1.0
17.3
20.9
17.9
21.7
30×1.5
19.2
23.3
19.9
24.0
30×2.5
22.9
27.7
23.6
28.5
37×0.75
17.6
21.3
18.7
22.6
37×1.0
19*.0
23.0
19.7
23.8
37×1.5
20.7
25.0
21.4
25.8
37×2.5
24.7
29.9
25.4
30.7
额定电压450/750V KYJV型控制电缆主要结构尺寸
芯数×标称截面
2
第1种导体(A类)
第2种导体(B类)
平均外径㎜
平均外径㎜
下限
上限
下限
上限
44×0.75
20.1
24.2
20.8
25.2
44×1.0
21.2
25.6
22.0
26.6
44×1.5
23.1
28.0
23.9
28.9
44×2.5
28.3
34.2
29.1
35.1
48×0.75
20.4
24.6
21.2
25.6
48×1.0
21.5
26.0
22.3
27.0
48×1.5
23.5
28.4
24.3
29.3
48×2.5
28.8
34.8
29.6
35.7
52×0.75
20.9
25.3
21.7
26.2
52×1.0
22.1
26.7
22.9
27.7
52×1.5
24.1
29.2
24.9
30.1
52×2.5
29.6
35.7
30.4
36.7
61×0.75
21.9
26.5
22.8
27.5
61×1.0
23.2
28.0
24.1
29.1
61×1.5
25.3
30.6
26.2
31.7
61×2.5
31.0
37.5
31.9
38.5
4×1.0
8.9
10.8
9.2
11.1
4×1.5
9.5
11.5
9.8
11.8
4×2.5
10.9
13.2
11.2
13.5
4×4
12.5
15.2
12.9
15.6
4×6
13.9
16.8
14.4
17.4
4×10
16.5
19.9


额定电压450/750V KYJV22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
4×2.5
1
12.9
15.6
4×4
1
13.9
16.8
4×6
1
15.1
18.2
4×10
2
17.6
21.3
5×2.5
1
13.7
16.6
5×4
1
14.9
18.0
5×6
1
16.2
19.6
5×10
2
19.4
23.5
7×0.75
1
11.2
13.5
7×1.0
1
11.6
14.0
7×1.5
1
12.9
15.6
7×2.5
1
14.6
17.7
7×4
1
15.9
19.3
7×6
1
17.4
21.0
7×10
2
20.9
25.3
额定电压450/750V KYJV22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
8×0.75
1
12.7
158.3
8×1.0
1
13.2
15.9
8×1.5
1
14.0
16.9
8×2.5
1
16.0
19.3
8×4
1
17.5
21.1
8×6
1
19.5
23.6
8×10
2
23.2
28.0
10×0.75
1
13.8
16.7
10×1.0
1
14.4
17.4
10×1.5
1
15.4
18.6
10×2.5
1
17.7
21.3
10×4
1
19.8
23.9
10×6
1
21.7
26.2
10×10
2
26.3
31.8
12×0.75
1
14.2
17.1
12×1.0
1
14.8
17.8
12×1.5
1
15.8
19.0
12×2.5
1
18.1
21.9
12×4
1
20.3
24.6
12×6
1
22.3
27.0
14×0.75
1
14.7
17.7
14×1.0
1
15.3
18.5
14×1.5
1
16.4
19.8
14×2.5
1
19.3
23.3
14×4
1
21.2
25.6
14×6
1
23.3
28.2
16×0.75
1
15.3
18.4
16×1.0
1
15.9
19.3
16×1.5
1
17.1
20.6
16×2.5
1
20.2
24.4
19×0.75
1
15.9
19.2
19×1.0
1
16.6
20.1
19×1.5
1
17.8
21.5
19×2.5
1
21.1
25.5
24×0.75
1
18.0
21.7
24×1.0
1
19.2
23.2
24×1.5
1
20.6
24.9
24×2.5
1
24.1
29.1
27×0.75
1
18.6
22.5
27×1.0
1
19.5
23.6
27×1.5
1
21.0
25.4
27×2.5
1
24.5
29.7

额定电压450/750V KYJV22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
30×0.75
1
19.2
23.2
30×1.0
1
20.1
24.3
30×1.5
1
21.6
269.2
30×2.5
1
25.7
31.1
37×0.75
1
20.4
24.7
37×1.0
1
21.4
25.9
37×1.5
1
23.1
27.9
37×2.5
1
28.1
33.9
44×0.75
1
22.5
27.1
44×1.0
1
23.6
28.5
44×1.5
1
25.9
31.3
44×2.5
1
3.1.1
37.6
48×0.75
1
22.8
27.5
48×1.0
1
23.9
28.9
48×1.5
1
26.3
31.8
48×2.5
1
314.6
38.1
52×0.75
1
23.6
28.2
52×1.0
1
24.5
29.6
52×1.5
1
26.9
32.5
52×2.5
1
32.7
39.5
61×0.75
1
24.5
29.6
61×1.0
1
26.2
31.7
61×1.5
1
28.9
35.0
61×2.5
1
35.7
43.1
额定电压450/750V KYJVP2-22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
4×2.5
1
13.7
16.5
4×4
1
14.7
17.8
4×6
1
15.9
19.2
4×10
2
18.8
22.7
5×2.5
1
14.5
17.5
5×4
1
15.7
18.9
5×6
1
17.0
20.5
5×10
2
20.2
24.4
7×0.75
1
12.5
15.1
7×1.0
1
13.0
15.7
7×1.5
1
13.7
16.5
7×2.5
1
15.4
18.6
7×4
1
16.7
20.2
7×6
1
18.1
21.9
7×10
2
21.7
26.2

额定电压450/750V KYJVP2-22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
8×0.75
1
13.5
16.3
8×1.0
1
14.0
16.9
8×1.5
1
14.8
17.9
8×2.5
1
16.8
20.3
8×4
1
18.6
22.5
8×6
1
20.3
24.5
8×10
2
23.9
28.9
10×0.75
1
14.6
17.6
10×1.0
1
15.2
18.3
10×1.5
1
16.1
19.5
10×2.5
1
18.8
22.7
10×4
1
20.5
24.8
10×6
1
22.5
27.1
10×10
2
27.1
32.7
12×0.75
1
14.9
18.0
12×1.0
1
15.5
18.8
12×1.5
1
16.5
20.0
12×2.5
1
19.3
23.3
12×4
1
21.1
25.5
12×6
1
23.1
27.9
14×0.75
1
15.4
18.7
14×1.0
1
16.1
19.4
14×1.5
1
17.1
20.7
14×2.5
1
20.1
24.2
14×4
1
22.0
26.5
14×6
1
24.1
29.1
16×0.75
1
16.0
19.4
16×1.0
1
16.7
20.2
16×1.5
1
17.8
21.6
16×2.5
1
20.9
25.3
19×0.75
1
16.7
20.1
19×1.0
1
17.4
21.0
19×1.5
1
19.0
22.9*
19×2.5
1
21.8
26.4
24×0.75
1
19.1
23.1
24×1.0
1
20.0
24.1
24×1.5
1
21.4
25.9
24×2.5
1
24.9
30.0
27×0.75
1
19.4
23.5
27×1.0
1
20.3
24.5
27×1.5
1
21.8
26.3
27×2.5
1
25.7
31.1
30×0.75
1
20.0
24.1
30×1.0
1
20.9
25.2
30×1.5
1
22.4
27.1
30×2.5
1
26.5
32.0

额定电压450/750V KYJVP2-22型控制电缆主要结构尺寸
芯数×标称截面
2
导体种类
平均外径㎜
下限
上限
37×0.75
1
21.2
25.6
37×1.0
1
22.2
26.8
37×1.5
1
23.9
28.8
37×2.5
1
28.8
34.9
44×0.75
1
23.2
28.1
44×1.0
1
24.4
29.5
44×1.5
1
26.7
32.2
44×2.5
1
31.9
38.5
48×0.75
1
23.5
28.4
48×1.0
1
24.7
29.9
48×1.5
1
27.1
32.7
48×2.5
1
32.3
39.1
52×0.75
1
24.1
29.1
52×1.0
1
25.7
31.0
52×1.5
1
28.3
34.2
52×2.5
1
34.6
41.9
61×0.75
1
25.7
31.0
61×1.0
1
27.0
32.6
61×1.5
1
29.7
35.9
61×2.5
1
36.4
44.0

Copyrights(c) ALL RIGHT RESERVED 版权所有 抚顺电缆厂(

地址:中国.辽宁省抚顺市东洲区浑河南路东段六号 传真:024-54644165 024-54629237 电话:024-54644132 54644139 电子邮箱:fscable6409@126.com
技术支持:抚顺经纬网络技术开发有限公司 [管理入口]

辽公网安备 21040302000043号
